Механизм поворота — HITACHI EX150

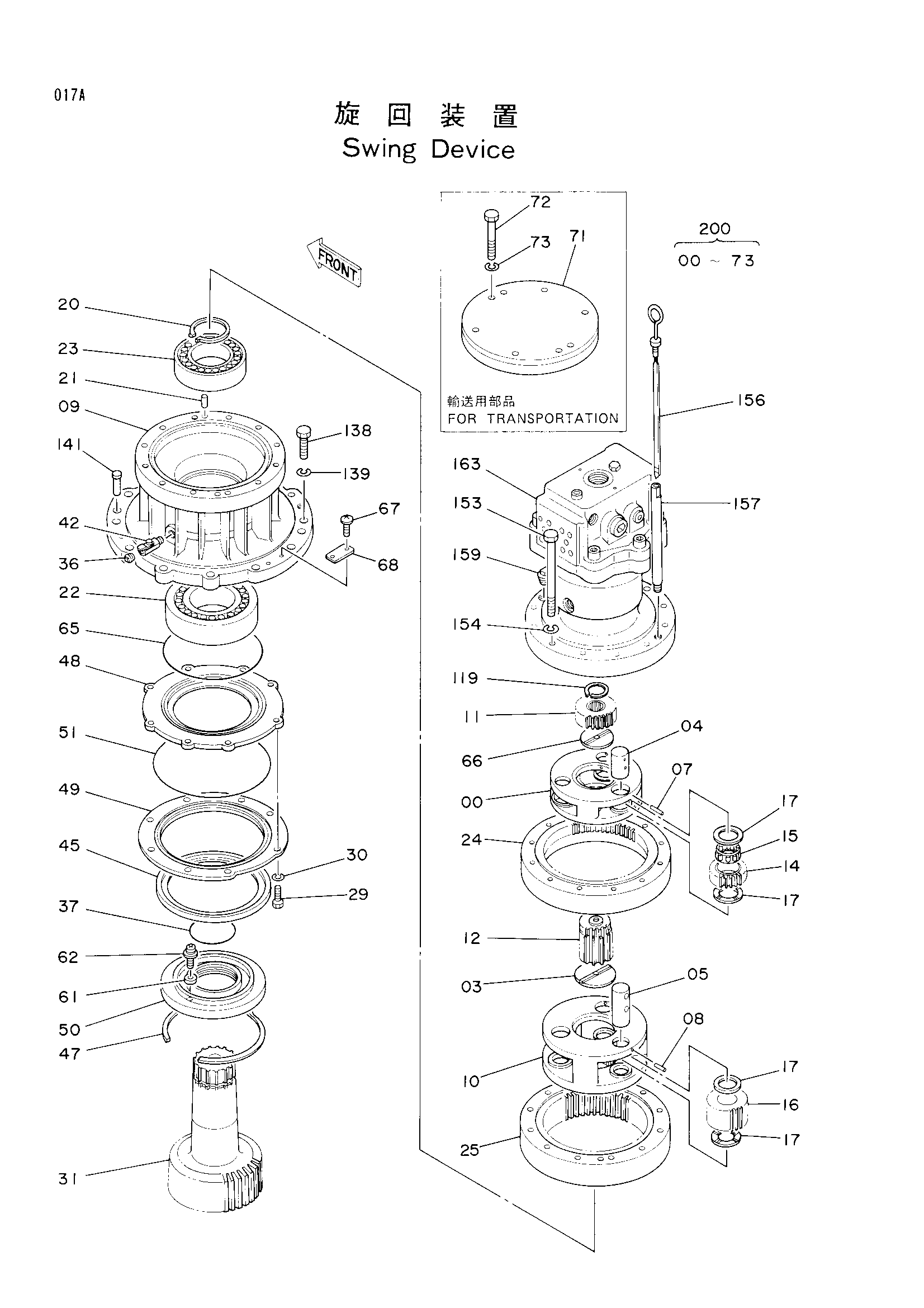

Заводская схема «Механизм поворота» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2022471 | Водило | 1 |
| 03 | 4176073 | Упорная пластина | 1 |
| 04 | 4186366 | Палец | 3 |
| 05 | 4177853 | Палец | 3 |
| 07 | 4144020 | Пружинный штифт | 3 |
| 08 | 4513294 | Пружинный штифт | 3 |
| 09 | 1010949 | Корпус | 1 |
| 10 | 2025126 | Водило | 1 |
| 11 | 3034904 | Солнечная шестерня | 1 |
| 12 | 3034905 | Солнечная шестерня | 1 |
| 14 | 3034548 | Планетарная шестерня | 3 |
| 15 | 4187317 | Игольчатый подшипник | 3 |
| 16 | 9723274 | Планетарная шестерня | 3 |
| 17 | 4176072 | Упорная пластина | 12 |
| 20 | 991352 | Стопорное кольцо | 1 |
| 21 | J401640 | Установочный штифт | 2 |
| 22 | 4176247 | Подшипник. спх.рол. | 1 |
| 23 | 944690 | Роликовый подшипник | 1 |
| 24 | 2022464 | Шестерня интернал | 1 |
| 25 | 2021454 | Шестерня интернал | 1 |
| 29 | J901240 | Болт | 8 |
| 30 | A590912 | Пружинная шайба | 8 |
| 31 | 2024103 | Вал проп. | 1 |
| 36 | 94-2024 | Пробка | 1 |
| 37 | A811110 | Уплотнительное кольцо | 1 |
| 42 | 4194712 | Кран | 1 |
| 45 | 4187681 замена: 4250326 | Масляное уплотнение | 1 |
| 45 | 4250326 | Масляное уплотнение | 1 |
| 47 | 4197170 | Кольцо | 1 |
| 48 | 2025148 | Крышка | 1 |
| 49 | 2024625 | Крышка | 1 |
| 50 | 3039868 | Втулка | 1 |
| 51 | 4204138 | Уплотнительное кольцо | 1 |
| 61 | 4204644 | Магнит | 2 |
| 62 | 4204645 | Винт | 2 |
| 65 | 4210325 | Уплотнительное кольцо | 1 |
| 66 | 4195372 | Упорная пластина | 1 |
| 67 | M492564 | Приводной винт | 2 |
| 68 | 3053093 | Информационная табличка | 1 |
| 71 | 8049279 | Крышка | 1 |
| 72 | J901614 | Болт | 6 |
| 73 | A590916 | Пружинная шайба | 6 |
| 119 | 962002 | Стопорное кольцо | 1 |
| 138 | J932065 | Болт | 12 |
| 139 | A590920 | Пружинная шайба | 12 |
| 141 | 4080398 | Установочный штифт | 2 |
| 153 | J901614 | Болт | 12 |
| 154 | A590916 | Пружинная шайба | 12 |
| 156 | 3035979 замена: 3043290 | Указатель уровня | 1 |
| 156 | 3043290 | Указатель уровня | 1 |
| 157 | 4198387 | Трубка | 1 |
| 159 | 94-2025 | Пробка | 1 |
| 163 | 4200626 замена: 4187308 | Гидромотор | 1 |
| 163 | 4200626 замена: 4202113 | Гидромотор | 1 |
| 163 | 4200626 замена: 4224990 | Гидромотор | 1 |
| 163 | 4200626 замена: 4225426 | Гидромотор | 1 |
| 163 | 4224990 | Гидромотор | 1 |
| 200 | 9097685 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
