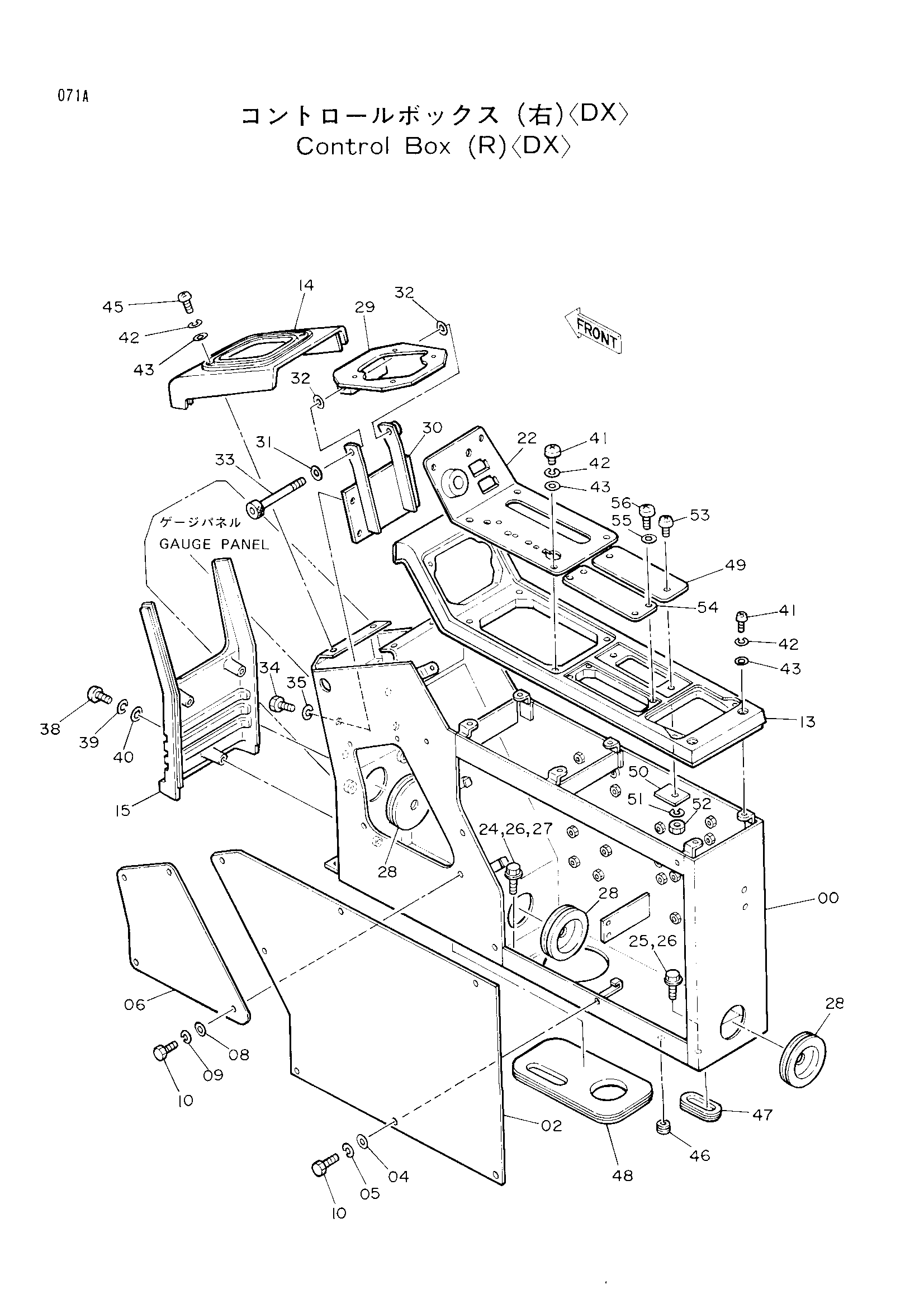

Управление короб (правый)<DX> — HITACHI EX150

Заводская схема «Управление короб (правый)<DX>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008796	Стойка	1
00	6009660	Стойка	1
02	3037903	Крышка	1
04	4144838	Шайба	7
05	A590906	Пружинная шайба	7
06	4191972	Крышка	1
08	A590106	Плоская шайба	4
09	A590906	Пружинная шайба	4
10	J900614	Болт	11
13	5002033	Панель	1
14	1010966	Крышка	1
15	1010899	Крышка	1
22	3045260	Панель	1
22	8038238 замена: 3045260	Панель	1
24	J021030	Болт с шайбой	1
24	J901025 замена: J021030	Болт	1
25	J011030	Болт с шайбой	5
25	J901025 замена: J011030	Болт	5
26	A590910	Пружинная шайба	6
27	A590110	Шайба	1
28	4161992	Резиновая втулка	3
29	8038103	Кронштейн	1
30	8038102	Кронштейн	1
31	A590112	Шайба	1
32	4191947	Регулировочная шайба	2
33	M341200	Болт с внутренним шестигранником	1
34	J901020	Болт	4
35	A590910	Пружинная шайба	4
38	J850640	Винт	3
39	J251006	Пружинная шайба	3
40	J250006	Плоская шайба	3
41	J850616	Винт	8
42	J251006	Пружинная шайба	12
43	J250006	Плоская шайба	12
45	J850620	Винт	4
46	487081	Резиновая втулка	1
47	4205083	Резиновая втулка	1
48	4200658	Резиновая втулка	1
49	4209105	Крышка	1
50	4200521	Пластина	2
51	A590906	Пружинная шайба	2
52	M500605	Гайка	2
53	J650620	Винт	2
54	4209104	Крышка	1
55	J251004	Пружинная шайба	4
56	J850410	Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
