Трубопроводы для гидромолот и гидроножницы (1) — HITACHI EX150

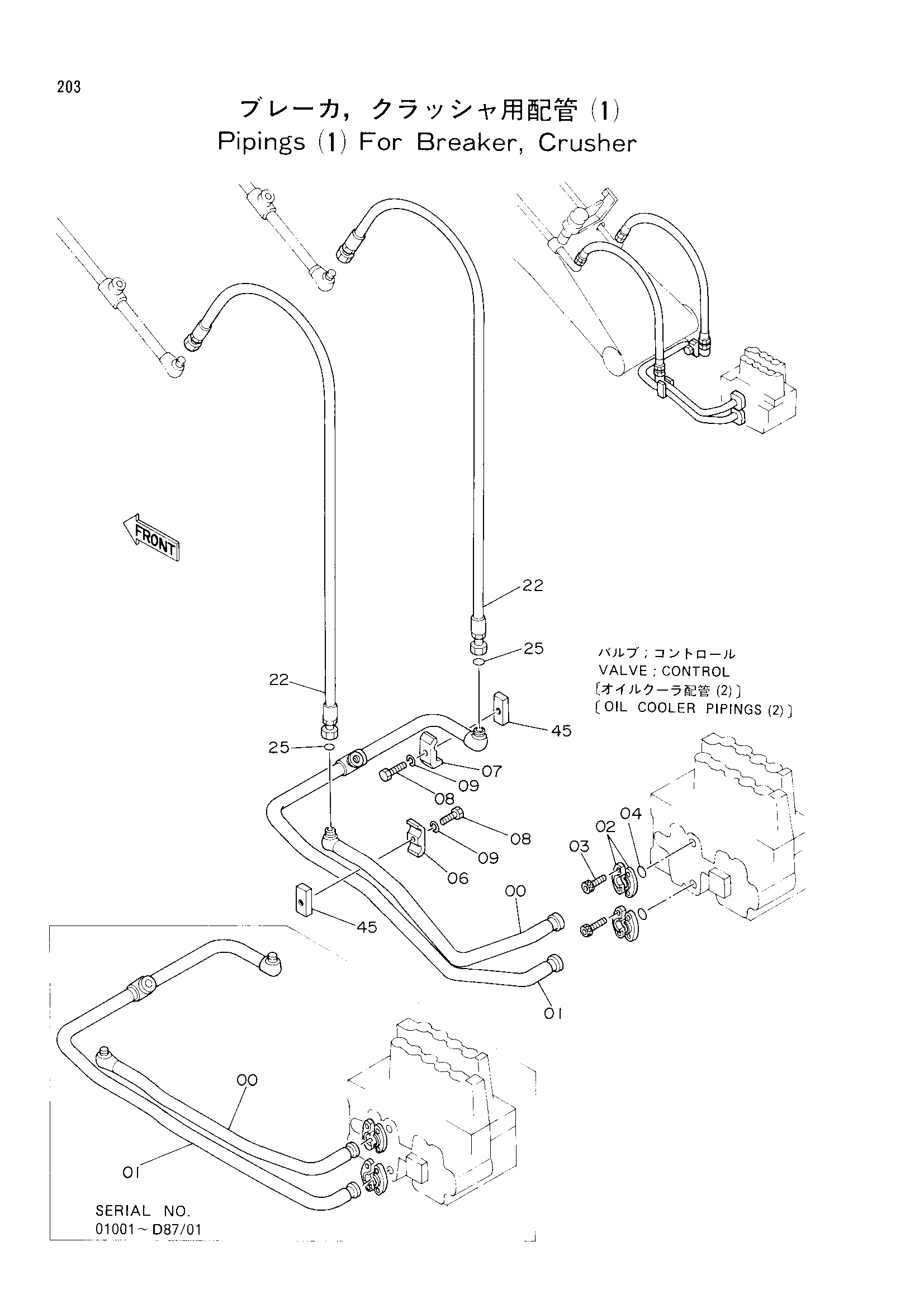

Заводская схема «Трубопроводы для гидромолот и гидроножницы (1)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9729786 замена: 7020185 | Трубка | 1 |
| 00 | 9729786 замена: 9731002 | Трубка | 1 |
| 00 | 9731002 | Трубка | 1 |
| 01 | 7019385 замена: 7020185 | Трубка | 1 |
| 01 | 7020185 | Трубка | 1 |
| 02 | 4510173 | Разъёмный фланец | 4 |
| 03 | M340825 | Болт с внутренним шестигранником | 8 |
| 04 | 4510167 | Уплотнительное кольцо | 2 |
| 06 | 4189859 | Хомут трубки | 1 |
| 07 | 4190126 | Хомут трубки | 1 |
| 08 | J901255 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 22 | 4187392 | Шланг | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
| 45 | 4137298 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
