Гидроцилиндр стрелы (правый) — HITACHI EX150

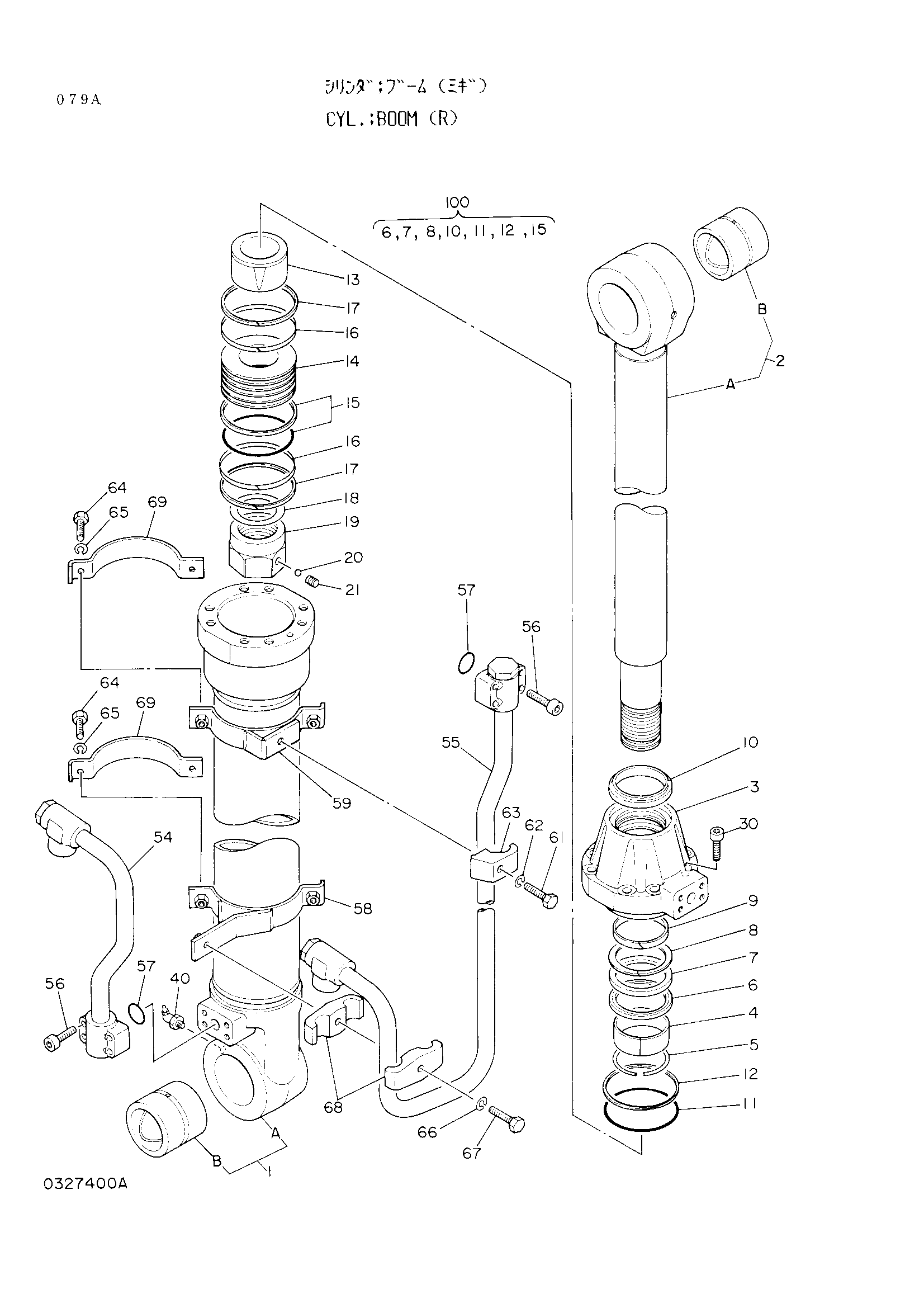

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193531 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-40 | 4216309 | Гидроцилиндр стрелы (пипелесс) | 1 |
| 1 | 4228678 | Труба гидроцилиндра | 1 |
| 1A | 0327401 | Труба гидроцилиндра | 1 |
| 1B | 0174516 | Втулка | 1 |
| 2 | 4228677 | Шток поршня | 1 |
| 2A | 0327402 | Шток поршня | 1 |
| 2B | 0140808 | Втулка | 1 |
| 3 | 0327403 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0309306 | Кольцо | 1 |
| 10 | 0208607 | Грязесъёмное кольцо | 1 |
| 11 | A811110 | Уплотнительное кольцо | 1 |
| 12 | 0310904 | Опорное кольцо | 1 |
| 13 | 0327404 | Амортизирующий подшипник | 1 |
| 14 | 0310906 | Поршень | 1 |
| 15 | 0225614 | Уплотнительное кольцо | 1 |
| 16 | 0310907 | Кольцо | 2 |
| 17 | 0310908 | Кольцо | 2 |
| 18 | 0309013 | Регулировочная шайба | 1 |
| 19 | 0309010 | Гайка | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 30 | 0327405 | Болт с внутренним шестигранником | 8 |
| 40 | J75581 | Штуцер | 1 |
| 54 | 0327406 | Трубка | 1 |
| 55 | 0327407 | Трубка | 1 |
| 56 | 0309019 | Болт с внутренним шестигранником | 8 |
| 57 | 4506430 | Уплотнительное кольцо | 2 |
| 58 | 0327408 | Лента | 1 |
| 59 | 0327409 | Лента | 1 |
| 61 | 0309022 | Болт | 1 |
| 62 | 0208516 | Пружинная шайба | 1 |
| 63 | 0309021 | Хомут трубки | 1 |
| 64 | 0178820 | Болт | 4 |
| 65 | 0325913 | Шайба | 4 |
| 66 | A590914 | Пружинная шайба | 1 |
| 67 | 0254312 | Болт | 1 |
| 68 | 0236915 | Держатель | 2 |
| 69 | 0327410 | Лента | 2 |
| 100 | 4216263 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
