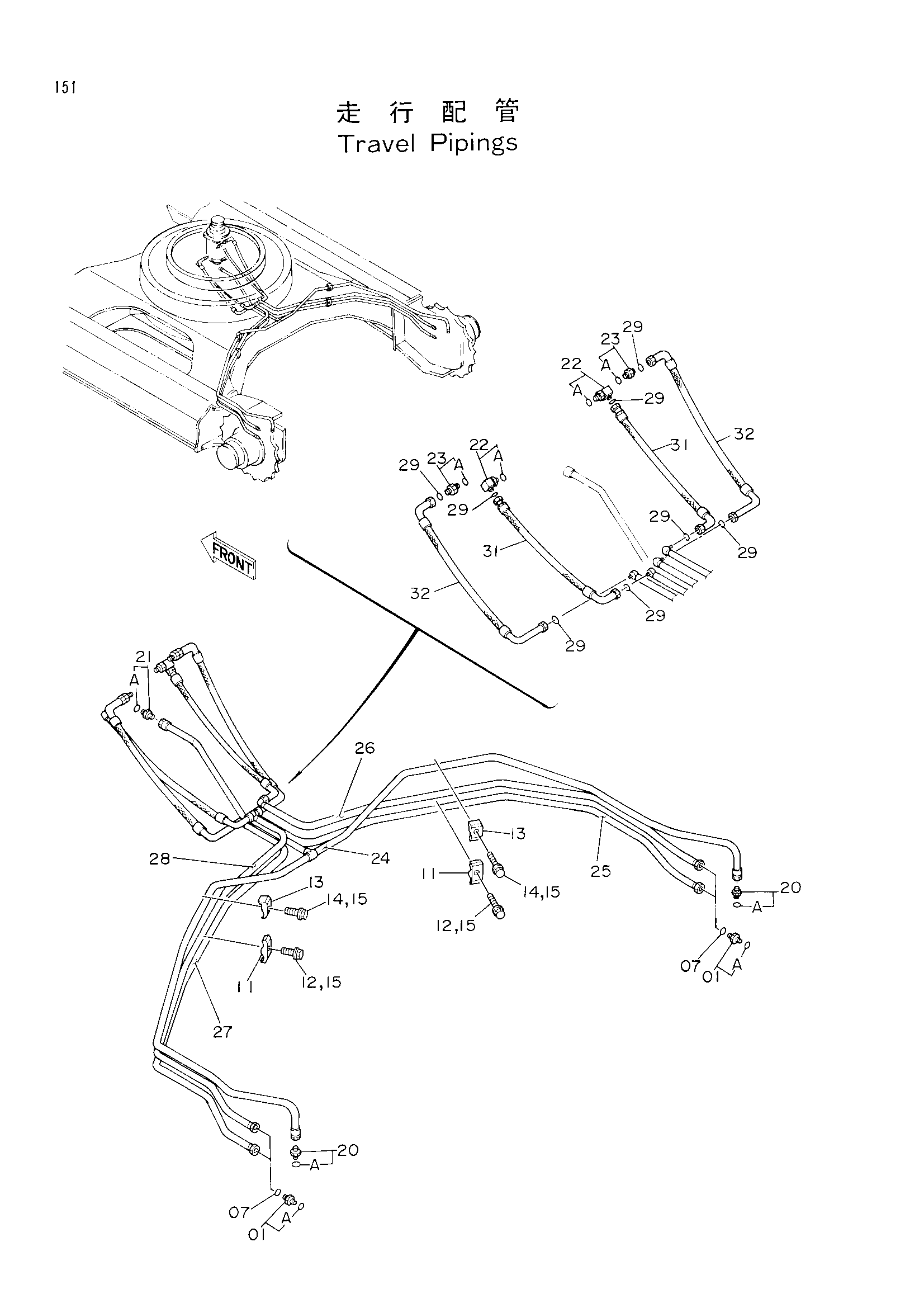

Ход трубопроводы — HITACHI EX150
Заводская схема «Ход трубопроводы» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189601 | Адаптер | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4189859 | Хомут трубки | 2 |
| 12 | J011255 | Болт с шайбой | 2 |
| 12 | J901255 замена: J011255 | Болт | 2 |
| 13 | 4190124 | Хомут трубки | 2 |
| 14 | J011240 | Болт с шайбой | 2 |
| 14 | J901240 замена: J011240 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 4 |
| 20 | 4200466 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200466 замена: 4219324 | Адаптер | 1 |
| 21 | 4219324 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4157562 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4189619 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 8041053 | Трубка | 1 |
| 25 | 8041055 | Трубка | 1 |
| 25 | 8041809 | Трубка | 1 |
| 26 | 8041056 | Трубка | 1 |
| 26 | 8041810 | Трубка | 1 |
| 27 | 8041057 | Трубка | 1 |
| 27 | 8041812 | Трубка | 1 |
| 28 | 8041054 | Трубка | 1 |
| 28 | 8041811 | Трубка | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 8 |
| 31 | 4208454 | Шланг | 2 |
| 31 | 4217315 | Шланг | 2 |
| 32 | 4217316 | Шланг | 2 |
| 32 | 4223501 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
