Крышка (1) — HITACHI EX150

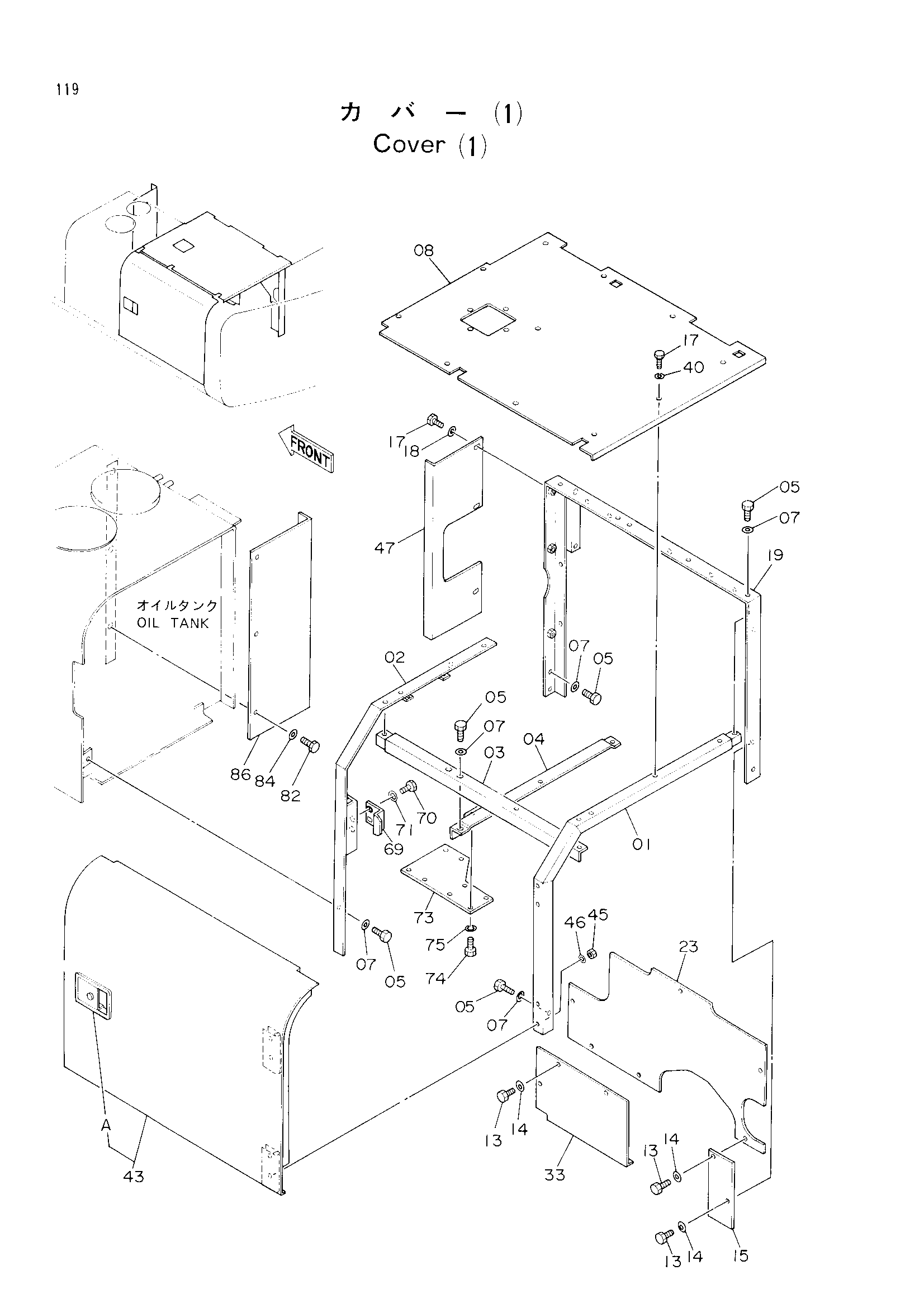

Заводская схема «Крышка (1)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037178 | Опора | 1 |
| 02 | 8037179 | Опора | 1 |
| 03 | 9726691 | Опора | 1 |
| 04 | 9726692 | Опора | 1 |
| 05 | J901225 | Болт | 11 |
| 07 | A590112 | Плоская шайба | 11 |
| 08 | 8037181 | Крышка | 1 |
| 13 | J901225 | Болт | 8 |
| 14 | 449490 | Шайба | 8 |
| 15 | 4206771 | Крышка | 1 |
| 17 | J901225 | Болт | 13 |
| 18 | 449490 | Шайба | 3 |
| 19 | 7018562 | Опора | 1 |
| 23 | 8039269 | Крышка | 1 |
| 33 | 4206770 | Крышка | 1 |
| 40 | A590112 | Плоская шайба | 10 |
| 43 | 6007860 | Дверь | 1 |
| 43A | 7017862 | Дверь блокировка | 1 |
| 45 | J950012 | Гайка | 4 |
| 46 | A590112 | Плоская шайба | 4 |
| 47 | 4206772 | Крышка | 1 |
| 69 | 4188492 | Ограничитель | 1 |
| 70 | J901225 | Болт | 2 |
| 71 | A590112 | Плоская шайба | 2 |
| 73 | 4189739 | Пластина | 1 |
| 74 | J901020 | Болт | 4 |
| 75 | A590910 | Пружинная шайба | 4 |
| 82 | J901225 | Болт | 3 |
| 84 | A590112 | Плоская шайба | 3 |
| 86 | 4213018 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
