Насосный агрегат <SDX> — HITACHI EX150

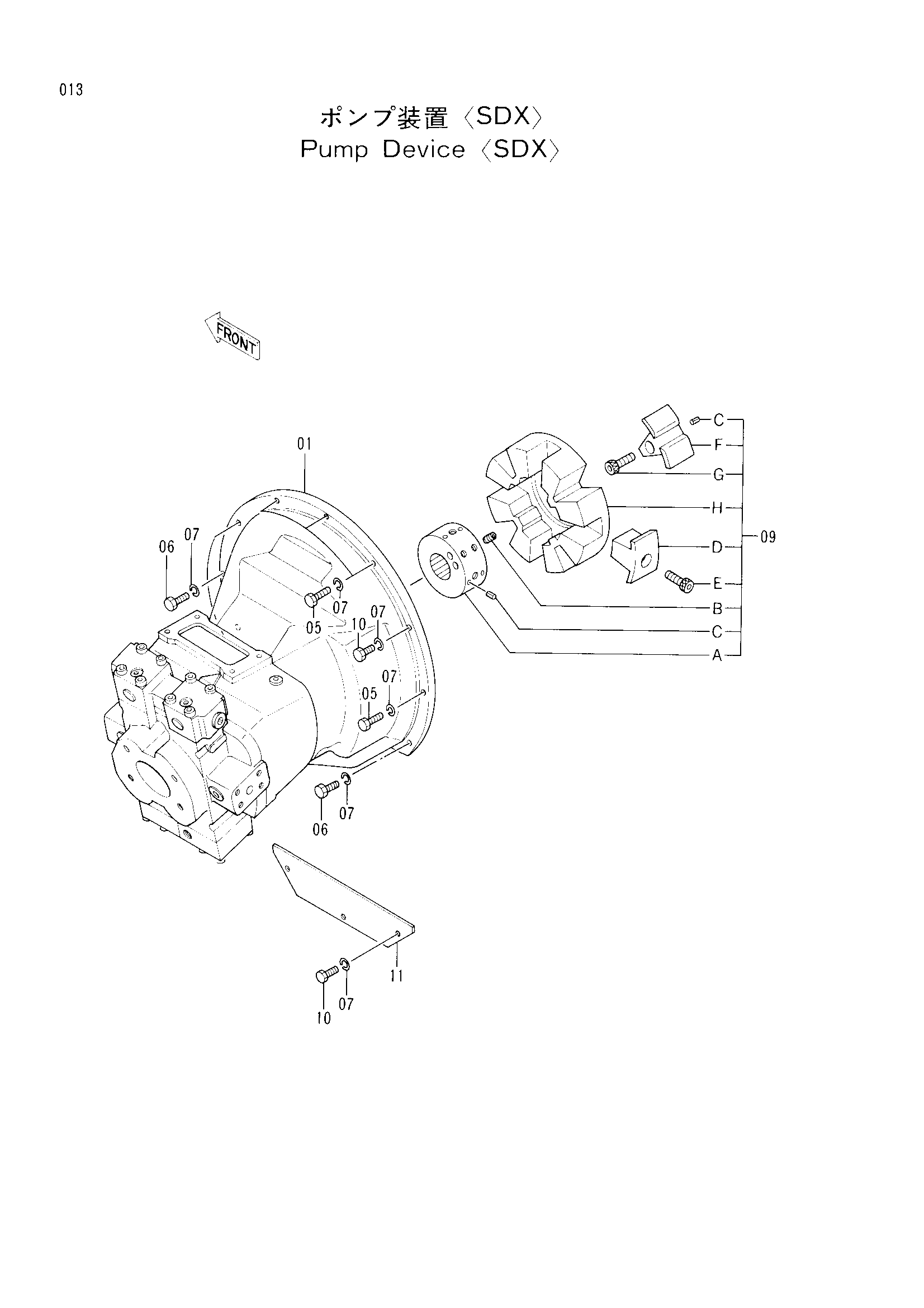

Заводская схема «Насосный агрегат <SDX>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205209 | Поршневой насос | 1 |
| 05 | J901035 | Болт | 4 |
| 06 | J901030 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 12 |
| 09 | 4207540 | Муфта | 1 |
| 09A | 4325598 | HUB | 1 |
| 09B | 4325599 | Установочный винт | 2 |
| 09C | 4101345 | Пружинный штифт | 12 |
| 09D | 4325600 | Вставка | 4 |
| 09E | 4095325 | Болт с внутренним шестигранником | 4 |
| 09F | 4325601 | Вставка | 4 |
| 09G | 4095325 | Болт с внутренним шестигранником | 4 |
| 09H | 4325602 | Муфта | 1 |
| 10 | J901018 | Болт | 4 |
| 11 | 4206427 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
