Укороченный рукоять (2.0M) — HITACHI EX150

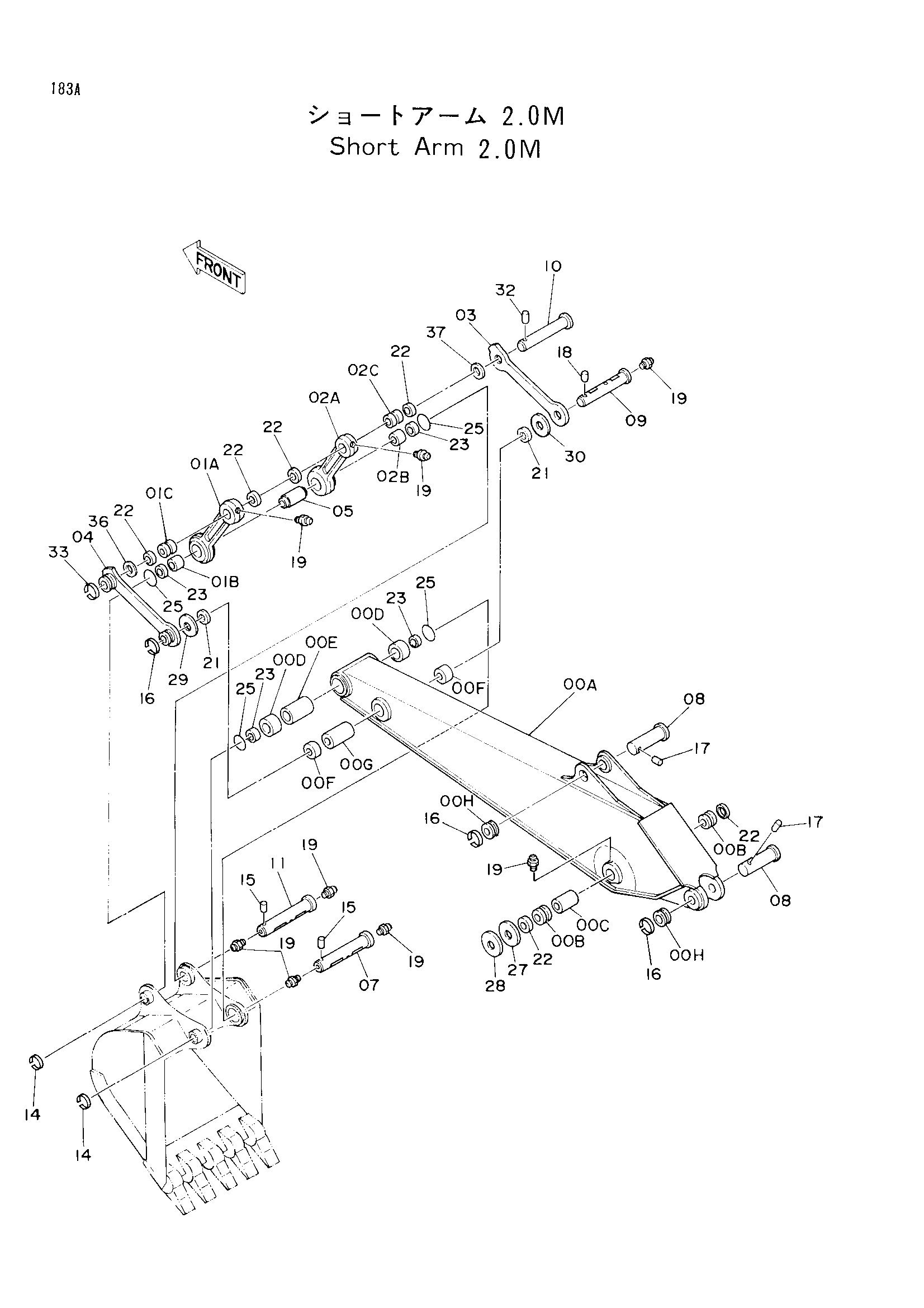

Заводская схема «Укороченный рукоять (2.0M)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008882 | Рукоять укороченный | 1 |
| 00A-H | 7018993 | Рукоять в сборе | 1 |
| 00B | 3037286 | Втулка | 2 |
| 00C | 4163454 | Проставка | 1 |
| 00D | 4196105 | Втулка | 2 |
| 00E | 4123815 | Проставка | 1 |
| 00F | 4196558 | Втулка | 2 |
| 00F | 4197536 замена: 4196558 | Втулка | 2 |
| 00G | 4163453 | Проставка | 1 |
| 00H | 4197033 | Ограничитель | 2 |
| 01A | 2023804 | Тяга | 1 |
| 01A-C | 9726946 | Тяга (с втулка) | 1 |
| 01B | 4196107 | Втулка | 1 |
| 01C | 3037287 | Втулка | 1 |
| 02A | 2023845 | Тяга | 1 |
| 02A-C | 9726994 | Тяга (с втулка) | 1 |
| 02B | 4067985 | Втулка | 1 |
| 02C | 3037287 | Втулка | 1 |
| 03 | 3037284 | Тяга | 1 |
| 04 | 8037465 | Тяга | 1 |
| 05 | 4154425 | Проставка | 1 |
| 07 | 3041200 | Палец | 1 |
| 08 | 3037282 | Палец | 2 |
| 09 | 3037281 | Палец | 1 |
| 10 | 3037280 | Палец | 1 |
| 11 | 3041201 | Палец | 1 |
| 14 | 4098712 | Кольцо | 2 |
| 15 | 4098713 | Палец | 2 |
| 16 | 4065688 | Кольцо | 3 |
| 17 | 4065689 | Палец | 2 |
| 18 | 4107899 | Палец | 1 |
| 19 | J75481 | Штуцер | 11 |
| 21 | 4065687 | Пылезащитное уплотнение | 2 |
| 22 | 4084578 | Пылезащитное уплотнение | 6 |
| 23 | 4067902 | Пылезащитное уплотнение | 4 |
| 25 | 4089028 | Уплотнительное кольцо | 4 |
| 27 | 4163456 | Регулировочная шайба 1.2 | 1 |
| 28 | 4163457 | Регулировочная шайба 2.3 | 1 |
| 29 | 4075359 | Шайба | 1 |
| 30 | 4075360 | Шайба | 1 |
| 32 | 4106307 | Палец | 1 |
| 33 | 4098716 | Кольцо | 1 |
| 36 | 4097354 | Регулировочная шайба 1.2 | 1 |
| 37 | 4097355 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
