Трубопроводы для NPK гидромолот и гидроножницы (3) — HITACHI EX150

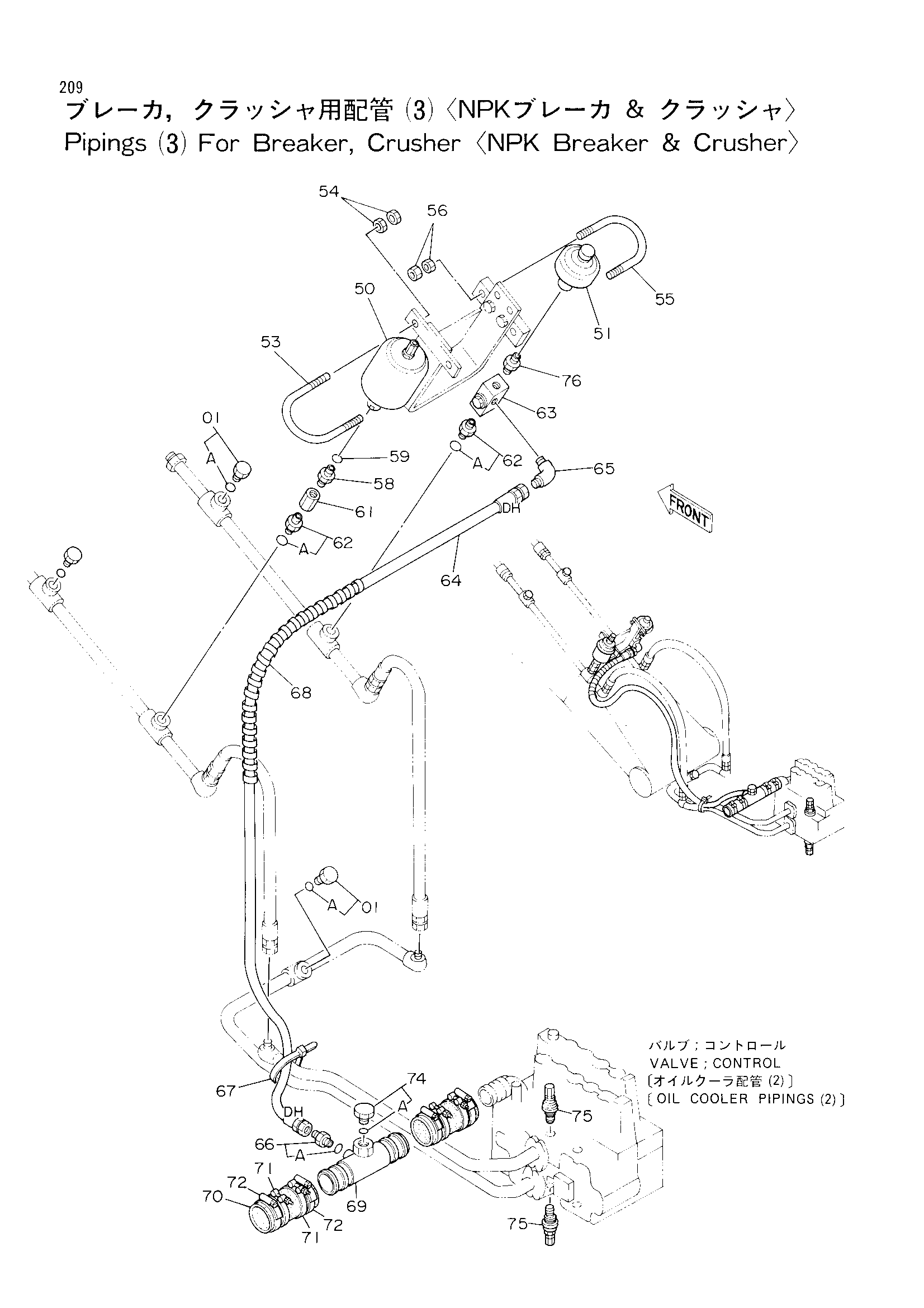

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы (3)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4174542 | Пробка | 3 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4206667 | Гидроаккумулятор | 1 |
| 51 | 4206669 | Гидроаккумулятор | 1 |
| 53 | 4208961 | U-образный болт | 1 |
| 54 | J950012 | Гайка | 4 |
| 55 | 4199052 | U-образный болт | 1 |
| 56 | J950010 | Гайка | 4 |
| 58 | 4162812 | Адаптер | 1 |
| 58 | 4208244 | Адаптер | 1 |
| 59 | 4509181 | Уплотнительное кольцо | 1 |
| 61 | 94-0678 | Разъём S | 1 |
| 62 | 4208243 | Адаптер | 2 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4206361 | Запорный клапан | 1 |
| 64 | 4208459 | Шланг (DH) | 1 |
| 64 | 4210357 | Шланг (DH) | 1 |
| 65 | 4154656 | Угловой штуцер | 1 |
| 66 | 4200465 | Адаптер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4055312 | Ленточный зажим | 10 |
| 68 | 4133527 | Защитный кожух | 1 |
| 69 | 9728687 | Обратная трубка | 1 |
| 70 | 4208486 | Резиновый шланг | 2 |
| 71 | 4156850 | Хомут шланга | 4 |
| 72 | 4504491 | Хомут шланга | 4 |
| 74 | 4174542 | Пробка | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4211142 замена: 4241773 | Предохранительный клапан | 2 |
| 75 | 4241773 | Предохранительный клапан | 2 |
| 76 | 94-1909 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
