Трансмиссия — HITACHI EX150

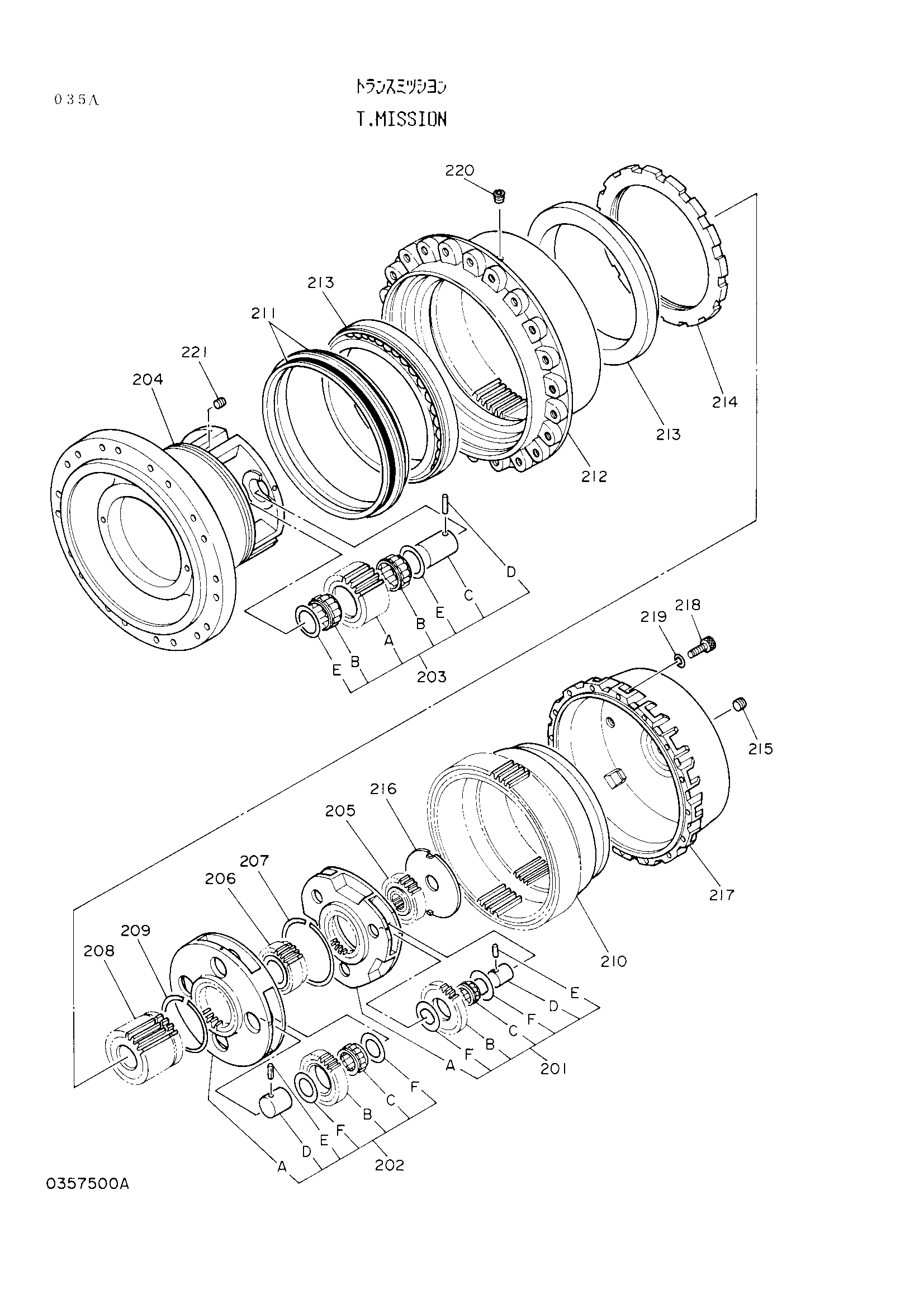

Заводская схема «Трансмиссия» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4237918 | Трансмиссия | 1 | |
| 201 | 0357501 | Держатель в сборе | 1 |
| 201A | 0357502 | Держатель | 1 |
| 201B | 0251503 | Планетарная шестерня | 3 |
| 201C | 0251504 | Игольчатый подшипник | 3 |
| 201D | 0251505 | Вал | 3 |
| 201E | 4116305 | Пружинный штифт | 3 |
| 201F | 0251506 | Упорная шайба | 6 |
| 202 | 0310104 | Держатель в сборе | 1 |
| 202A | 0310105 | Держатель | 1 |
| 202B | 0310106 | Планетарная шестерня | 4 |
| 202C | 0251510 | Игольчатый подшипник | 4 |
| 202D | 0310107 | Вал шестерня | 4 |
| 202E | 4015383 | Пружинный штифт | 4 |
| 202F | 0310108 | Упорная шайба | 8 |
| 203 | 0357001 | Планетарная шестерня | 1 |
| 203A | 0251514 | Планетарная шестерня | 3 |
| 203B | 0251515 | Игольчатый подшипник | 6 |
| 203C | 0357002 | Вал | 3 |
| 203D | 4015383 | Пружинный штифт | 3 |
| 203E | 0310108 | Упорная шайба | 6 |
| 205 | 0251517 | Шестерня привод | 1 |
| 206 | 0310110 | Солнечная шестерня | 1 |
| 207 | 0251519 | Упорная пластина | 1 |
| 208 | 0251520 | Солнечная шестерня | 1 |
| 209 | 0251521 | Стопорное кольцо | 1 |
| 210 | 0251522 | Коронная шестерня | 1 |
| 211 | 0251523 | Уплотнение | 1 |
| 213 | 0251524 | Подшипник | 2 |
| 214 | 0251525 | Гайка | 1 |
| 216 | 0251526 | Упорная пластина | 1 |
| 216 | 0251527 | Упорная пластина | 1 |
| 216 | 0251528 | Упорная пластина | 1 |
| 217 | 0251529 | Крышка | 1 |
| 218 | 0158855 | Болт с внутренним шестигранником | 16 |
| 219 | 4144341 | Пружинная шайба | 16 |
| 220 | 94-2011 | Пробка | 1 |
| 221 | 94-2012 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
