Двигатель ограничитель — HITACHI EX150

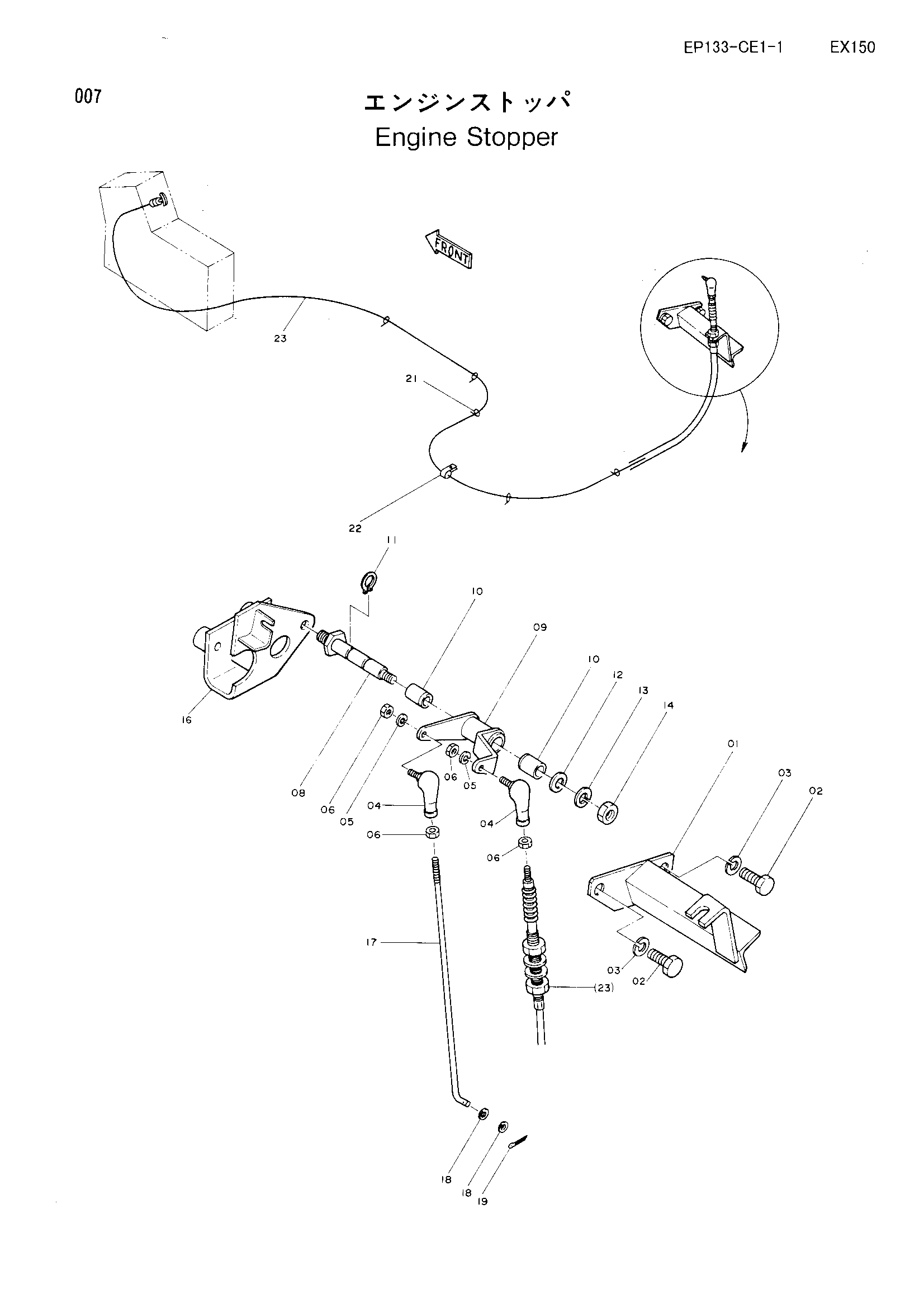

Заводская схема «Двигатель ограничитель» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041192 | Кронштейн | 1 |
| 02 | M111025 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4056016 | Шарнир | 2 |
| 05 | A590905 | Пружинная шайба | 2 |
| 06 | M500504 | Гайка | 4 |
| 08 | 4218261 | Вал | 1 |
| 09 | 8041457 | Рычаг | 1 |
| 10 | 4218262 | Втулка | 2 |
| 11 | 991336 | Стопорное кольцо | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | M500807 | Гайка | 1 |
| 16 | 4219712 | Кронштейн | 1 |
| 17 | 4219632 | Шток | 1 |
| 18 | A590105 | Плоская шайба | 2 |
| 19 | A761610 | Шплинт | 1 |
| 21 | 4055312 | Ленточный зажим | 5 |
| 22 | 4085447 | Хомут | 1 |
| 23 | 4226020 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
