Электрооборудование (5) — HITACHI EX150

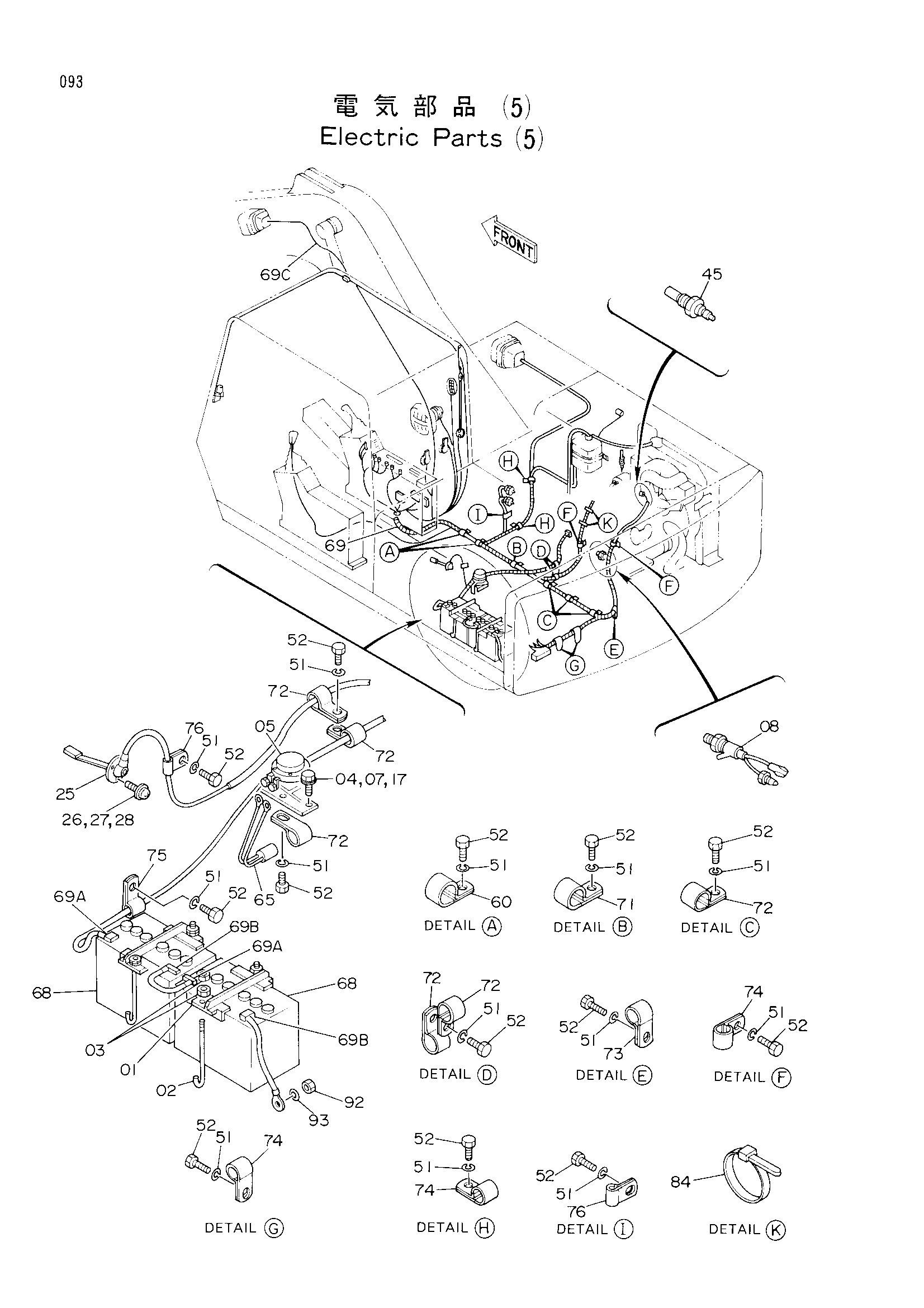

Заводская схема «Электрооборудование (5)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9712351 | Держатель | 2 |
| 02 | 4094364 | Болт | 4 |
| 03 | M500807 | Гайка | 8 |
| 04 | J020825 | Болт с шайбой | 2 |
| 04 | J900822 замена: J020825 | Болт | 2 |
| 05 | 4031771 | Реле аккумулятор | 1 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | 4201132 | Датчик давления | 1 |
| 17 | A590108 | Плоская шайба | 2 |
| 25 | 4151888 | Выключатель уровень | 1 |
| 26 | J460514 | Винт с шайбой | 3 |
| 26 | M430513 замена: J460514 | Винт | 3 |
| 27 | A590905 | Пружинная шайба | 3 |
| 28 | A590105 | Плоская шайба | 3 |
| 45 | 4187223 | Блок | 1 |
| 51 | A590910 | Пружинная шайба | 18 |
| 52 | J901016 | Болт | 18 |
| 60 | 4190263 | Зажим | 2 |
| 65 | 4191038 | Фусибле-линк | 1 |
| 68 | 4199874 | Аккумулятор | 2 |
| 69 | 4213085 | Жгут проводов | 1 |
| 69A | 4256240 | Колпачок | 2 |
| 69B | 4256241 | Колпачок | 2 |
| 69C | 4257314 | Жгут проводов провод(стрела освещение) | 1 |
| 71 | 4190277 | Зажим | 1 |
| 72 | 4190262 | Зажим | 8 |
| 73 | 4190253 | Зажим | 1 |
| 74 | 4190275 | Зажим | 6 |
| 75 | 4190272 | Зажим | 1 |
| 76 | 4190276 | Зажим | 2 |
| 84 | 4055312 | Ленточный зажим | 2 |
| 92 | J950010 | Гайка | 1 |
| 93 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
