Масляный радиатор трубопроводы (1) — HITACHI EX150

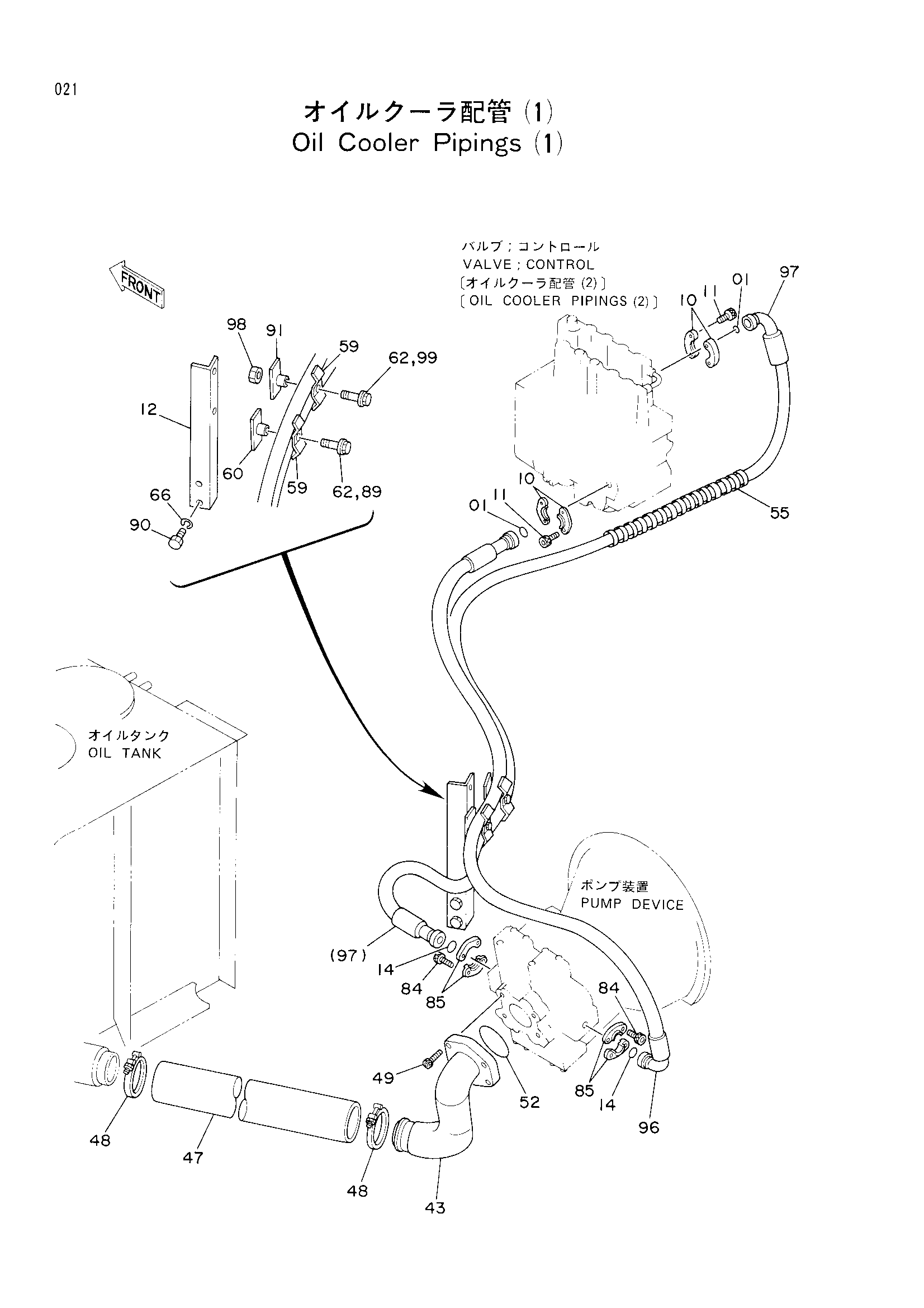

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | M341030 | Болт с внутренним шестигранником | 8 |
| 12 | 9728264 | Опора | 1 |
| 14 | 966993 | Уплотнительное кольцо | 2 |
| 43 | 8039268 | Всасывающая трубка | 1 |
| 47 | 4196288 | Резиновый шланг | 1 |
| 48 | 4152704 замена: 4263765 | Хомут шланга | 2 |
| 48 | 4263765 | Хомут шланга | 2 |
| 49 | M341640 | Болт с внутренним шестигранником | 4 |
| 52 | A811120 | Уплотнительное кольцо | 1 |
| 55 | 4044420 | Защитный кожух | 2 |
| 59 | 4202103 | Хомут | 2 |
| 60 | 9727633 | Хомут | 1 |
| 62 | A590912 | Пружинная шайба | 2 |
| 66 | A590912 | Пружинная шайба | 2 |
| 84 | M341240 | Болт с внутренним шестигранником | 8 |
| 85 | 4085560 | Разъёмный фланец | 4 |
| 89 | J011255 | Болт с шайбой | 1 |
| 89 | J901255 замена: J011255 | Болт | 1 |
| 90 | J901225 | Болт | 2 |
| 91 | 9727633 | Хомут | 1 |
| 91 | 9727822 | Хомут | 1 |
| 96 | 4216452 | Шланг | 1 |
| 97 | 4213484 | Шланг | 1 |
| 98 | J950012 | Гайка | 1 |
| 99 | J011265 | Болт с шайбой | 1 |
| 99 | J901255 | Болт | 1 |
| 99 | J901265 замена: J011265 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
