Масляный радиатор трубопроводы (3) — HITACHI EX150

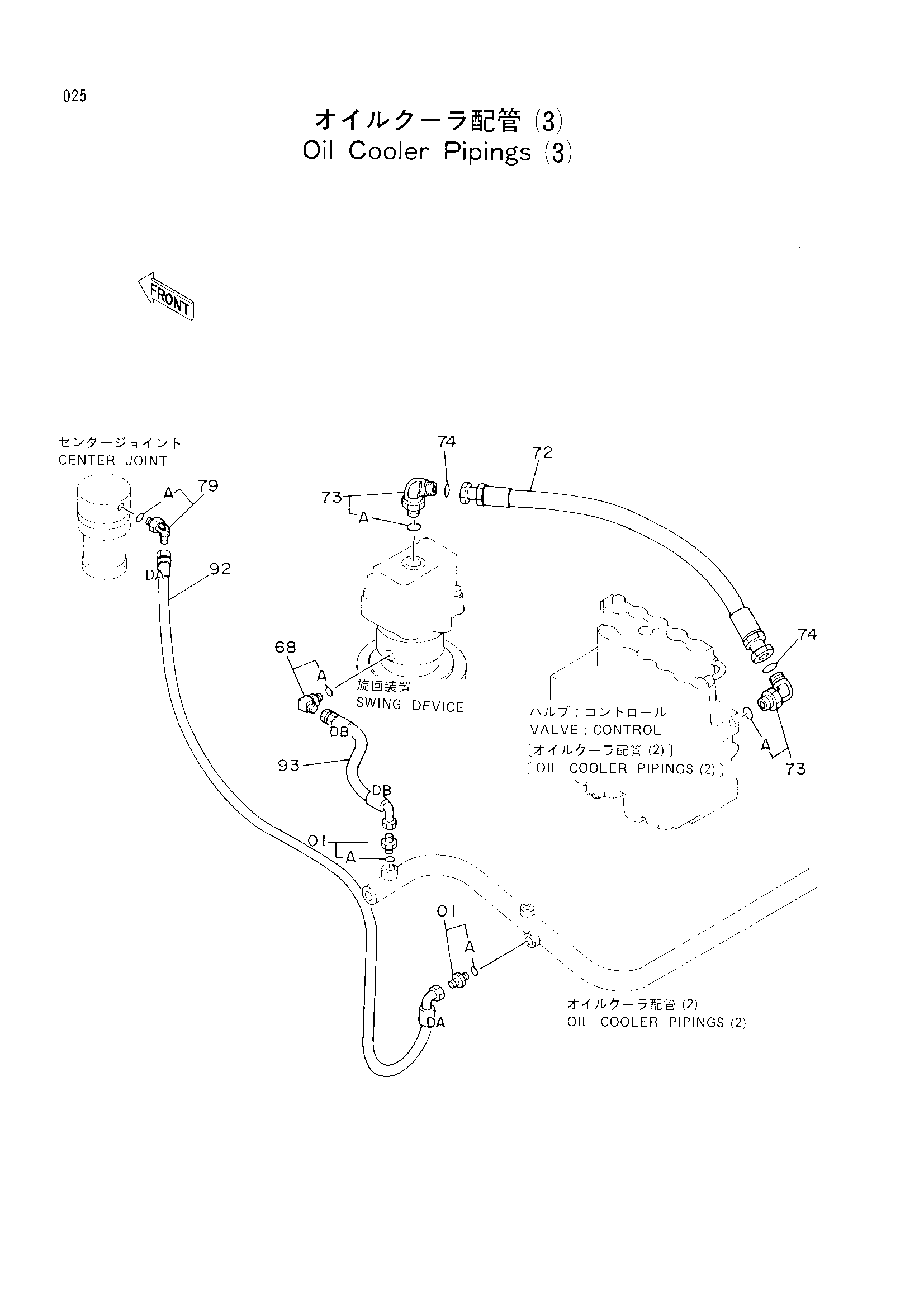

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4208455 | Шланг | 1 |
| 72 | 4225426 | Шланг | 1 |
| 73 | 4198799 | Угловой штуцер | 2 |
| 73 | 4202113 | Угловой штуцер | 2 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4187308 | Уплотнительное кольцо | 2 |
| 74 | 4187328 | Уплотнительное кольцо | 2 |
| 79 | 4190244 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 92 | 4216456 | Нейлоновый шланг (DA) | 1 |
| 93 | 4216455 | Нейлоновый шланг (DB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
