Передний трубопроводы — HITACHI EX150

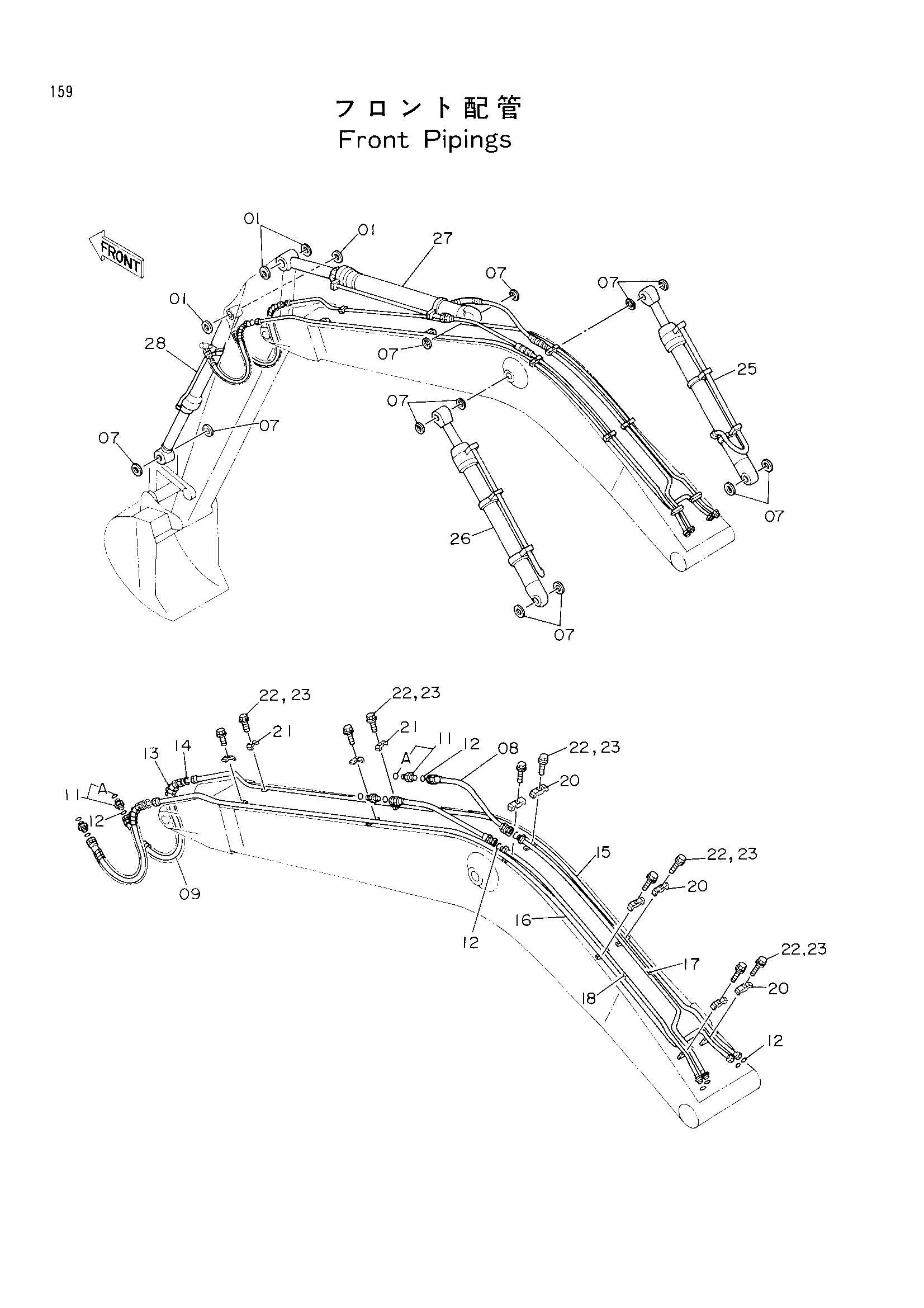

Заводская схема «Передний трубопроводы» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4065687 | Пылезащитное уплотнение | 4 |
| 07 | 4084578 | Пылезащитное уплотнение | 12 |
| 08 | 4217346 | Шланг | 2 |
| 09 | 4196297 | Шланг (STD. рукоять) | 2 |
| 09 | 4205314 | Шланг (укороченный рукоять) | 2 |
| 09 | 4213493 | Шланг (удлинённый рукоять) | 2 |
| 11 | 4189619 | Адаптер | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 10 |
| 13 | 4053610 | Защита (укороченный рукоять) | 2 |
| 13 | 4053610 | Защита (STD. рукоять) | 2 |
| 13 | 4055189 | Защита (удлинённый рукоять) | 2 |
| 14 | 4061743 | Шайба | 2 |
| 15 | 8037550 | Трубка | 1 |
| 16 | 8037551 | Трубка | 1 |
| 17 | 8037552 | Трубка | 1 |
| 18 | 8037553 | Трубка | 1 |
| 20 | 4189859 | Хомут трубки | 6 |
| 21 | 4190126 | Хомут трубки | 4 |
| 22 | J011255 | Болт с шайбой | 10 |
| 22 | J901255 замена: J011255 | Болт | 10 |
| 23 | A590912 | Пружинная шайба | 10 |
| 25 | 4193531 | Гидроцилиндр стрелы | 1 |
| 26 | 4193533 | Гидроцилиндр стрелы | 1 |
| 27 | 4193532 | Гидроцилиндр рукояти | 1 |
| 28 | 4193534 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
