Пилотный трубопроводы (1-2) — HITACHI EX150

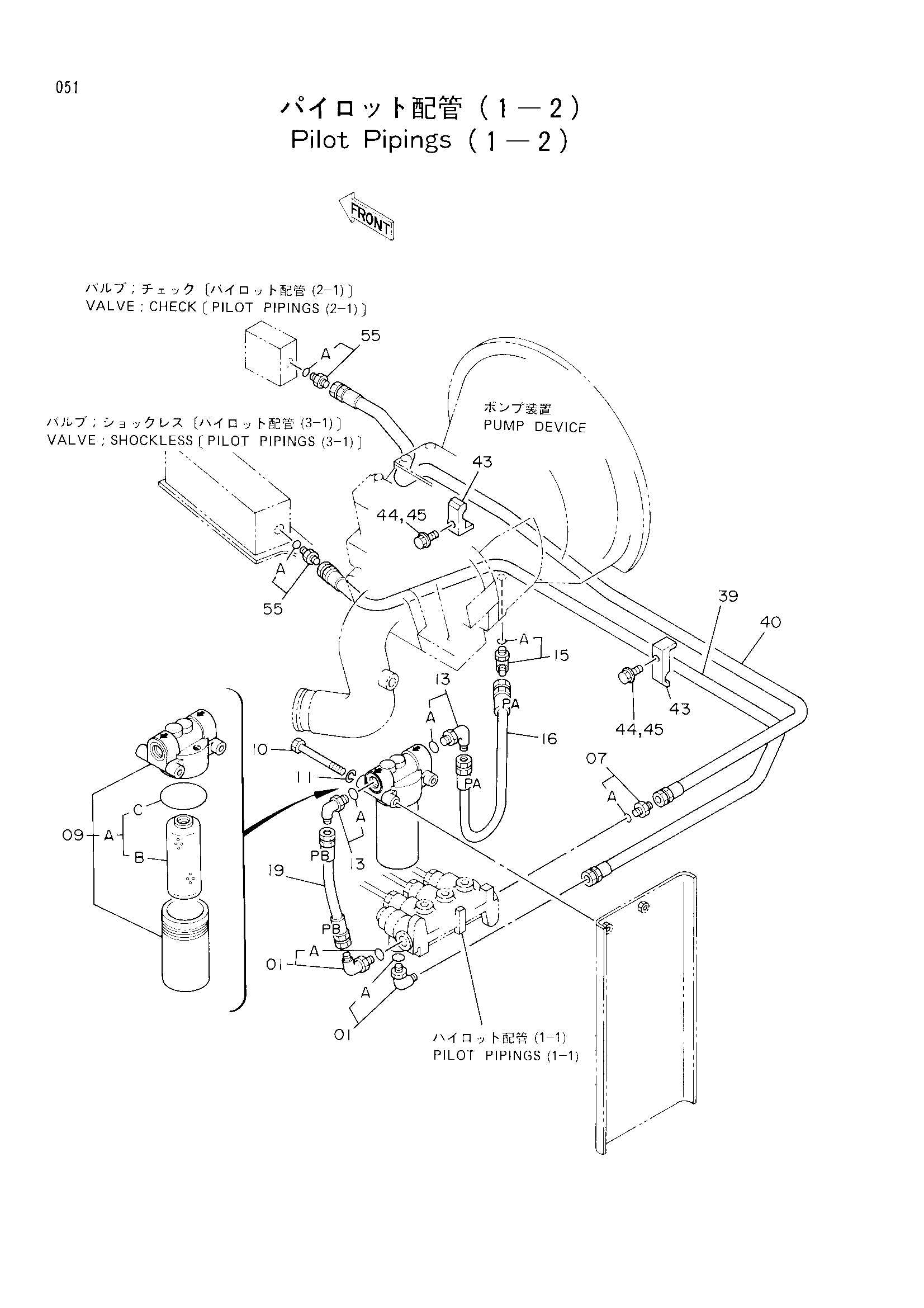

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200471 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200469 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4191300 | Масляный фильтр | 1 |
| 09A | 4207841 | Элемент масляный | 1 |
| 09B | 4191301 | Элемент масляный | 1 |
| 09C | A811065 | Уплотнительное кольцо | 1 |
| 10 | J901000 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 4200471 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4213455 | Шланг (PA) | 1 |
| 19 | 4204174 | Шланг (PB) | 1 |
| 39 | 8040277 | Трубка пилотный | 1 |
| 40 | 8040965 | Трубка пилотный | 1 |
| 43 | 4190124 | Хомут трубки | 2 |
| 44 | J011240 | Болт с шайбой | 2 |
| 44 | J901240 замена: J011240 | Болт | 2 |
| 45 | A590912 | Пружинная шайба | 2 |
| 55 | 4200469 | Адаптер | 2 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
