Передний трубопроводы (1) <тип H13> — HITACHI EX150

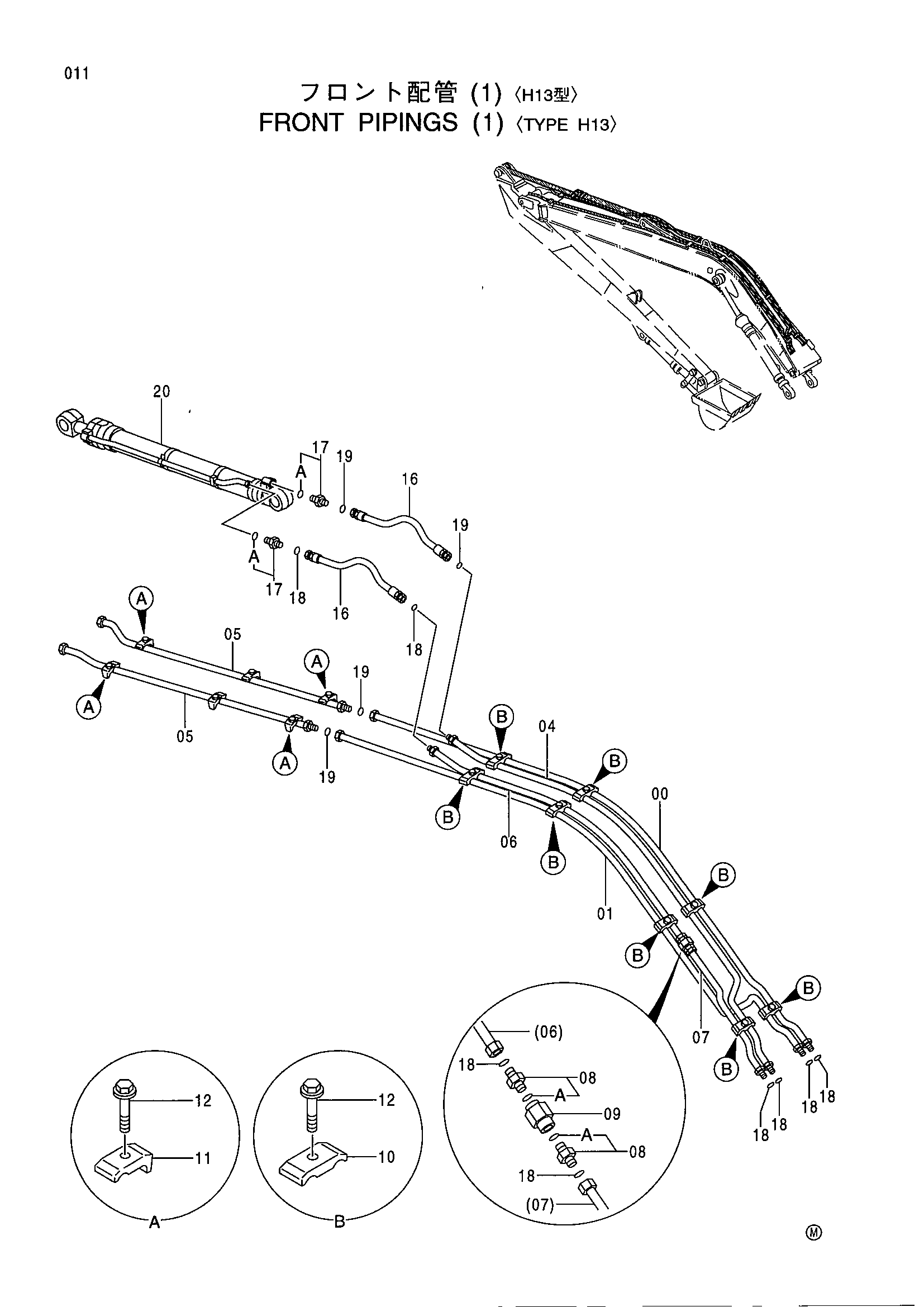

Заводская схема «Передний трубопроводы (1) <тип H13>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065307 | Трубка | 1 |
| 01 | 8065310 | Трубка | 1 |
| 04 | 8065303 | Трубка | 1 |
| 05 | 8065311 | Трубка | 2 |
| 06 | 8065485 | Трубка | 1 |
| 07 | 9746292 | Трубка | 1 |
| 08 | 4189535 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 9075046 | Клапан замедленного возврата | 1 |
| 10 | 4189859 | Хомут трубки | 8 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 12 |
| 16 | 4249334 | Шланг | 2 |
| 17 | 4189537 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 19 | 4187328 | Уплотнительное кольцо | 4 |
| 20 | 4314778 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
