Крышка (2) — HITACHI EX150

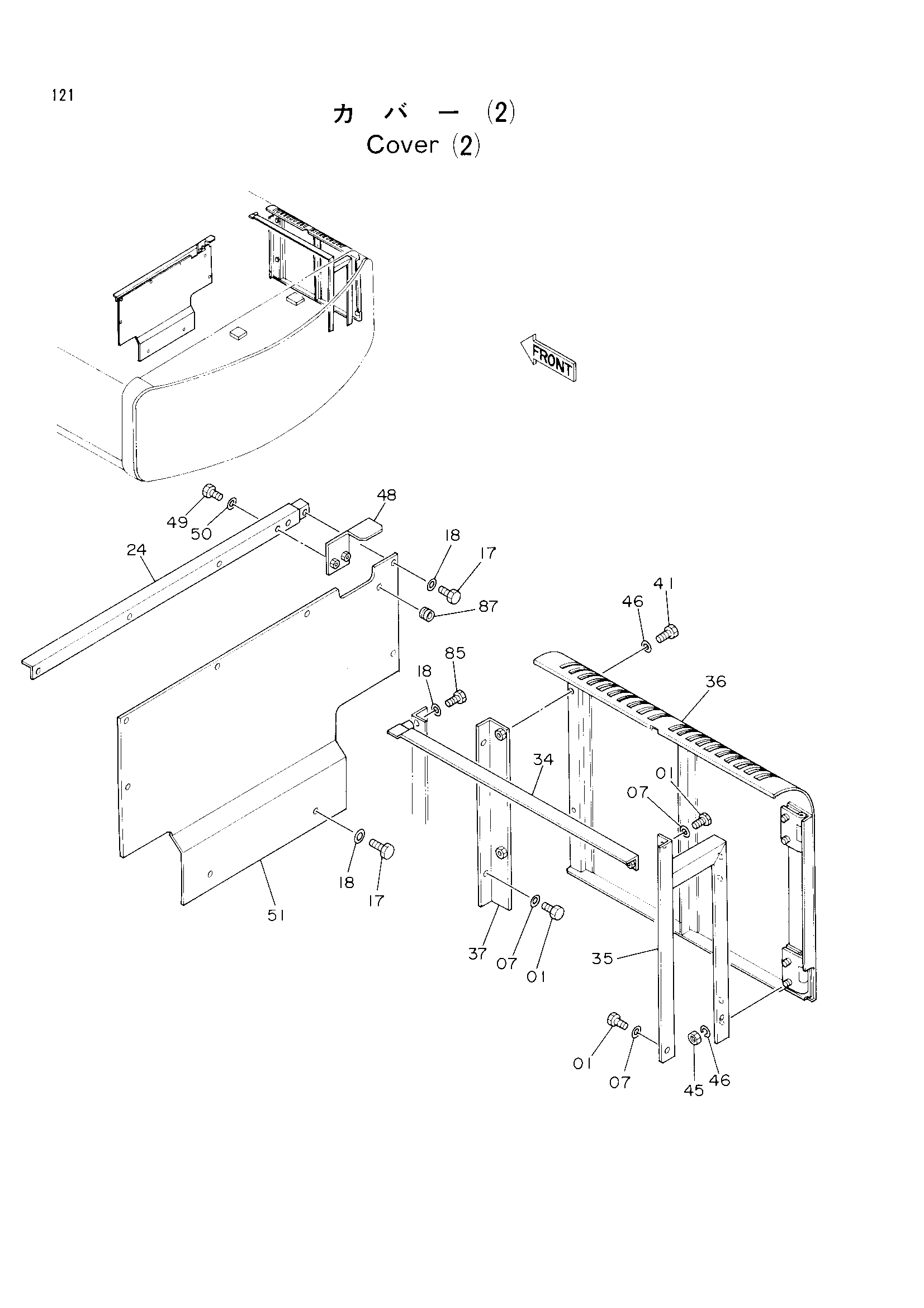

Заводская схема «Крышка (2)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901225 | Болт | 5 |
| 07 | A590112 | Плоская шайба | 5 |
| 17 | J901225 | Болт | 8 |
| 18 | 449490 | Шайба | 9 |
| 24 | 9726693 | Опора | 1 |
| 34 | 9727250 | Опора | 1 |
| 35 | 9727249 | Опора | 1 |
| 36 | 7017663 | Дверь | 1 |
| 37 | 9725238 | Опора | 1 |
| 41 | M341220 | Болт с внутренним шестигранником | 2 |
| 45 | J950012 | Гайка | 4 |
| 46 | A590112 | Плоская шайба | 6 |
| 48 | 9725453 | Ограничитель | 1 |
| 49 | J901225 | Болт | 2 |
| 50 | A590112 | Плоская шайба | 2 |
| 51 | 3039115 | Крышка | 1 |
| 85 | J901250 | Болт | 1 |
| 87 | 94-2805 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
