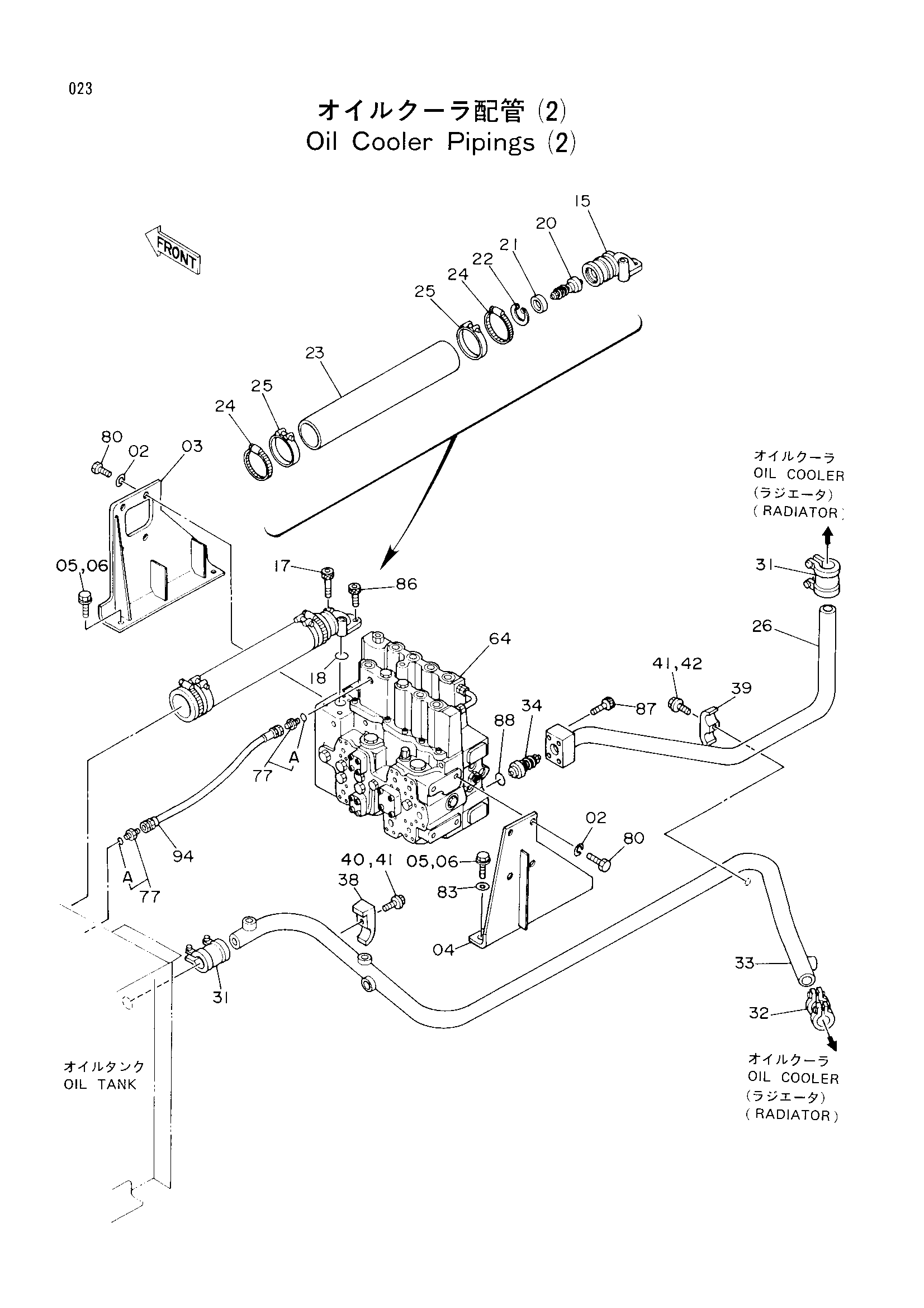

Масляный радиатор трубопроводы (2) — HITACHI EX150

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	A590914	Пружинная шайба	8
03	8037416	Кронштейн	1
04	8037415	Кронштейн	1
05	J011235	Болт с шайбой	4
05	J901235 замена: J011235	Болт	4
06	A590912	Пружинная шайба	4
15	2021613	Коллектор	1
17	M341065	Болт с внутренним шестигранником	2
18	A811035	Уплотнительное кольцо	1
20	4188627	Клапан	1
21	4188628	Кольцо	1
22	991721	Стопорное кольцо	1
23	4196287	Резиновый шланг	1
24	4504491	Хомут шланга	2
25	4156850 замена: 4263764	Хомут шланга	2
25	4263764	Хомут шланга	2
26	9728263	Обратная трубка	1
31	4071213	Муфта	2
32	4069801	Муфта	1
33	8037554	Обратная трубка	1
34	4204745	Клапан	1
38	4190127	Хомут трубки	1
39	4198598	Хомут трубки	1
40	J011265	Болт с шайбой	1
40	J901265 замена: J011265	Болт	1
41	A590912	Пружинная шайба	2
42	J011275 замена: J021275	Болт с шайбой	1
42	J021275	Болт с шайбой	1
42	J901275 замена: J011275	Болт	1
64	4193180	Гидрораспределитель	1
64	4229940	Гидрораспределитель	1
77	4200465	Адаптер	2
77A	957366	Уплотнительное кольцо	1
80	J901430	Болт	8
83	4086891	Шайба	2
86	M341022	Болт с внутренним шестигранником	2
87	M341056	Болт с внутренним шестигранником	4
88	4203137	Уплотнительное кольцо	1
94	4207952	Нейлоновый шланг (DF)	1
94	4213449 замена: 4207952	Нейлоновый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
