Основной трубопроводы (1) — HITACHI EX150

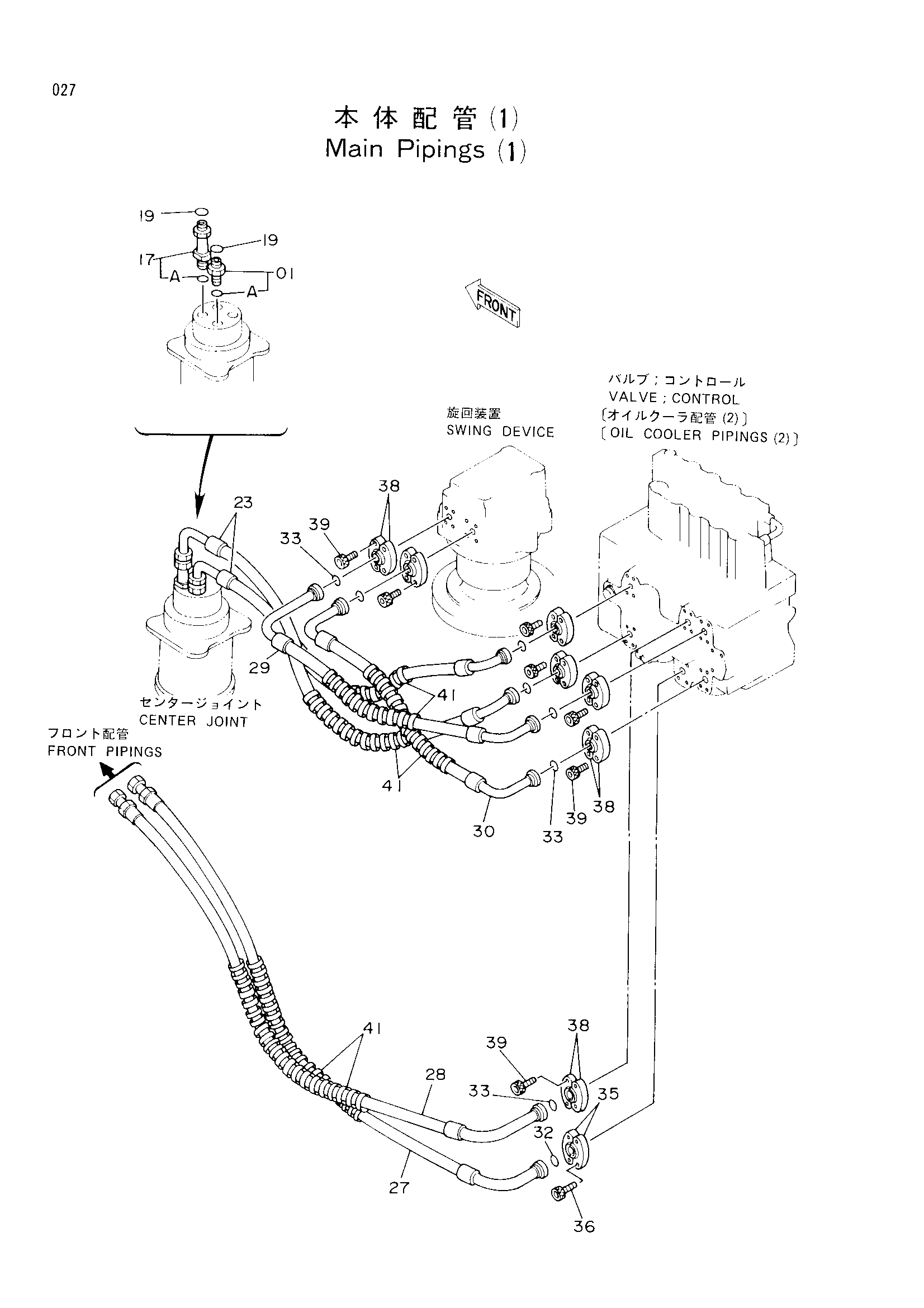

Заводская схема «Основной трубопроводы (1)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4204661 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4213428 | Шланг | 2 |
| 27 | 4196273 | Шланг | 1 |
| 28 | 4196274 | Шланг | 1 |
| 29 | 4213432 | Шланг | 1 |
| 30 | 4213433 | Шланг | 1 |
| 32 | 971489 | Уплотнительное кольцо | 1 |
| 33 | 4510167 | Уплотнительное кольцо | 7 |
| 35 | 986910 | Разъёмный фланец | 2 |
| 36 | M341030 | Болт с внутренним шестигранником | 4 |
| 38 | 4510173 | Разъёмный фланец | 14 |
| 39 | M340825 | Болт с внутренним шестигранником | 28 |
| 41 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
