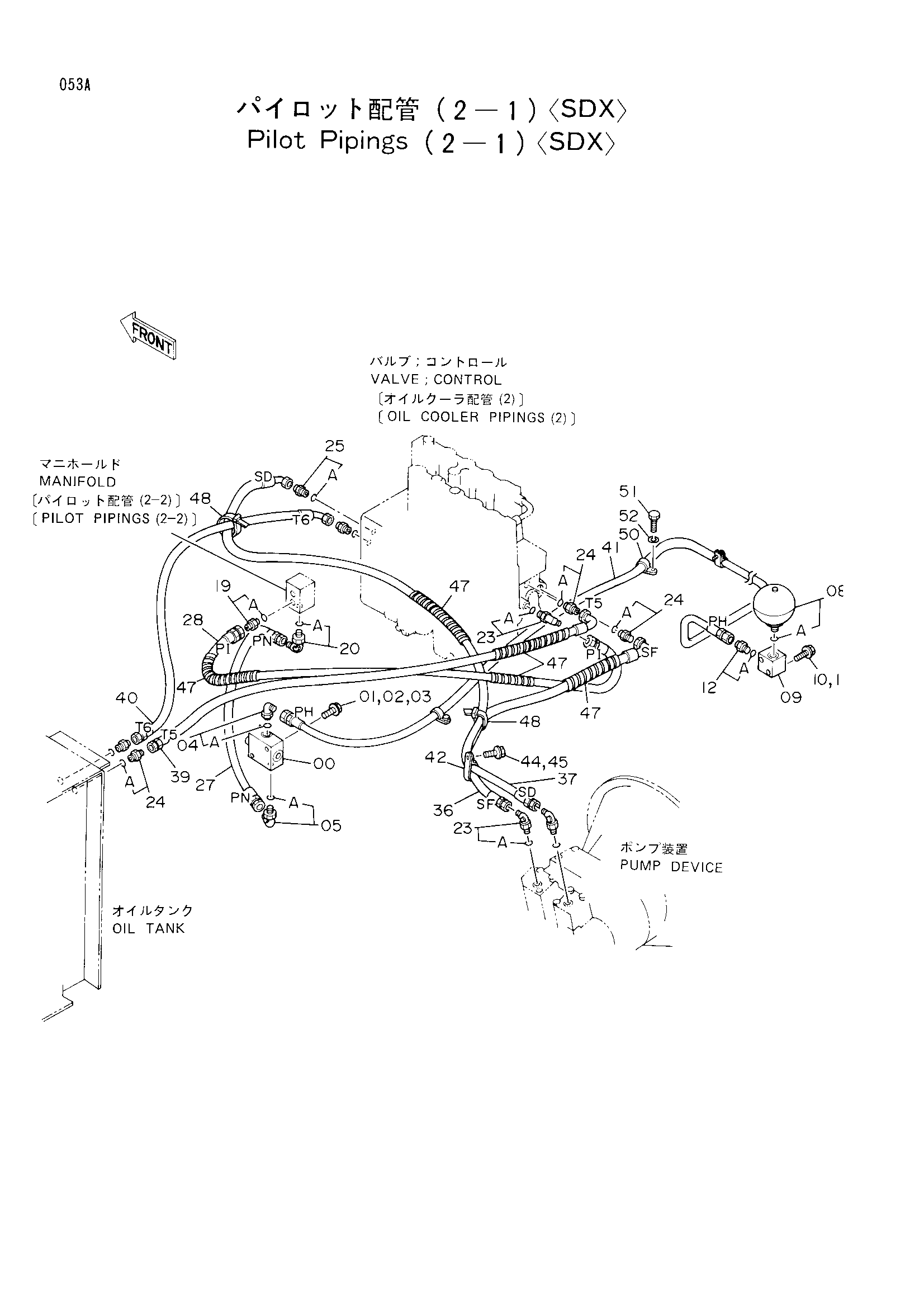

Пилотный трубопроводы (2-1)<SDX> — HITACHI EX150
Заводская схема «Пилотный трубопроводы (2-1)<SDX>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072360 | Обратный клапан | 1 |
| 01 | J021055 | Болт с шайбой | 2 |
| 01 | J901055 замена: J021055 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4195978 | Гидроаккумулятор | 1 |
| 08A | 954493 | Уплотнительное кольцо | 1 |
| 09 | 3036998 | Блок | 1 |
| 10 | J011060 | Болт с шайбой | 2 |
| 10 | J901060 замена: J011060 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4200465 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4209776 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4216454 | Шланг (PN) | 1 |
| 28 | 4200498 | Нейлоновый шланг (PI) | 1 |
| 36 | 4209749 | Шланг (SF) | 1 |
| 37 | 4209750 | Шланг (SD) | 1 |
| 39 | 4213452 | Нейлоновый шланг (T5) | 1 |
| 40 | 4213451 | Нейлоновый шланг (T6) | 1 |
| 41 | 4213450 | Нейлоновый шланг (PH) | 1 |
| 42 | 4190292 | Зажим | 1 |
| 44 | J011020 | Болт с шайбой | 1 |
| 44 | J901020 замена: J011020 | Болт | 1 |
| 45 | A590910 | Пружинная шайба | 1 |
| 47 | 4133527 | Защитный кожух | 5 |
| 48 | 4121859 | Ленточный зажим | 3 |
| 50 | 4190275 | Зажим | 3 |
| 51 | J901016 | Болт | 3 |
| 52 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
