Пилотный трубопроводы (3-2) — HITACHI EX150

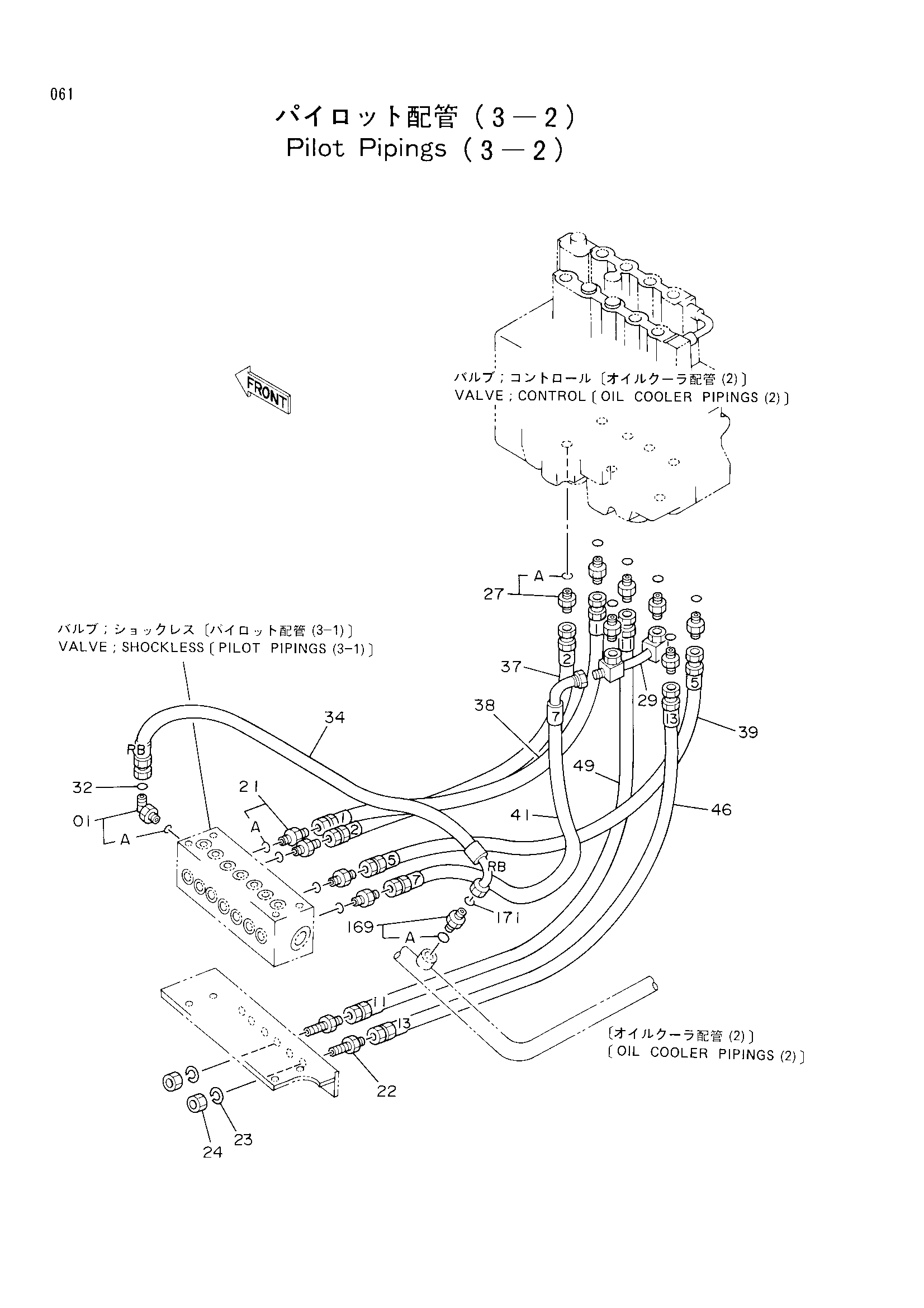

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200580 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 4 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4202532 | Адаптер | 2 |
| 23 | A590916 | Пружинная шайба | 2 |
| 24 | 4202531 | Гайка | 2 |
| 27 | 4200466 | Адаптер | 7 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 8038382 | Трубка | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 1 |
| 34 | 4213459 | Нейлоновый шланг (RB) | 1 |
| 37 | 4213464 | Нейлоновый шланг (2) | 1 |
| 38 | 4213465 | Нейлоновый шланг (1) | 1 |
| 39 | 4213466 | Нейлоновый шланг (5) | 1 |
| 41 | 4213468 | Нейлоновый шланг (7) | 1 |
| 46 | 4213463 | Нейлоновый шланг (13) | 1 |
| 49 | 4213467 | Нейлоновый шланг (11) | 1 |
| 169 | 4189602 | Адаптер | 1 |
| 169A | 4506418 | Уплотнительное кольцо | 1 |
| 171 | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
