Гидроцилиндр рукояти — HITACHI EX150

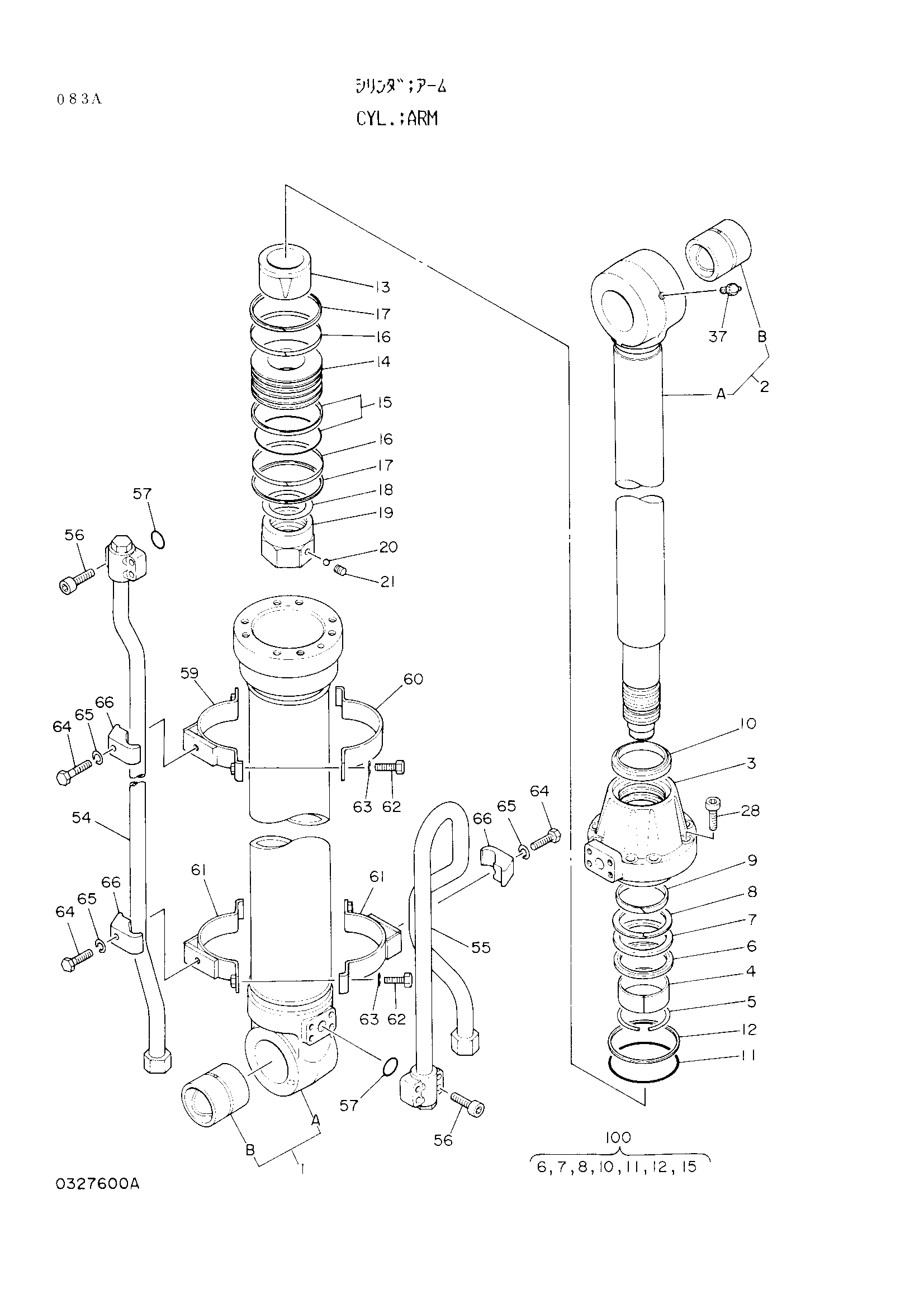

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193532 | Гидроцилиндр рукояти | 1 | |
| 1-37 | 4216311 | Гидроцилиндр рукояти (пипелесс) | 1 |
| 1 | 4228675 | Труба гидроцилиндра | 1 |
| 1A | 0327601 | Труба гидроцилиндра | 1 |
| 1B | 0140808 | Втулка | 1 |
| 2 | 4228674 | Шток поршня | 1 |
| 2A | 0327602 | Шток поршня | 1 |
| 2B | 0174403 | Втулка | 1 |
| 3 | 0327603 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0309005 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0309006 | Кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | A811115 | Уплотнительное кольцо | 1 |
| 12 | 0261310 | Опорное кольцо | 1 |
| 13 | 0327604 | Амортизирующий подшипник | 1 |
| 14 | 0309308 | Поршень | 1 |
| 15 | 0258205 | Уплотнительное кольцо | 1 |
| 16 | 0309309 | Кольцо | 2 |
| 17 | 0261308 | Кольцо | 2 |
| 18 | 0309013 | Регулировочная шайба | 1 |
| 19 | 0309010 | Гайка | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 28 | 0325907 | Болт с внутренним шестигранником | 8 |
| 37 | J75481 | Штуцер | 1 |
| 54 | 0327605 | Трубка | 1 |
| 55 | 0327606 | Трубка | 1 |
| 56 | 0309019 | Болт с внутренним шестигранником | 8 |
| 57 | 4506430 | Уплотнительное кольцо | 2 |
| 59 | 0309313 | Лента | 1 |
| 60 | 0309314 | Лента | 1 |
| 61 | 0327607 | Лента | 2 |
| 62 | 0178820 | Болт | 4 |
| 63 | 0325913 | Шайба | 4 |
| 64 | 0309022 | Болт | 3 |
| 65 | 0208516 | Пружинная шайба | 3 |
| 66 | 0309021 | Хомут трубки | 3 |
| 100 | 4216264 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
