Пилотный трубопроводы для запасные педаль — HITACHI EX150

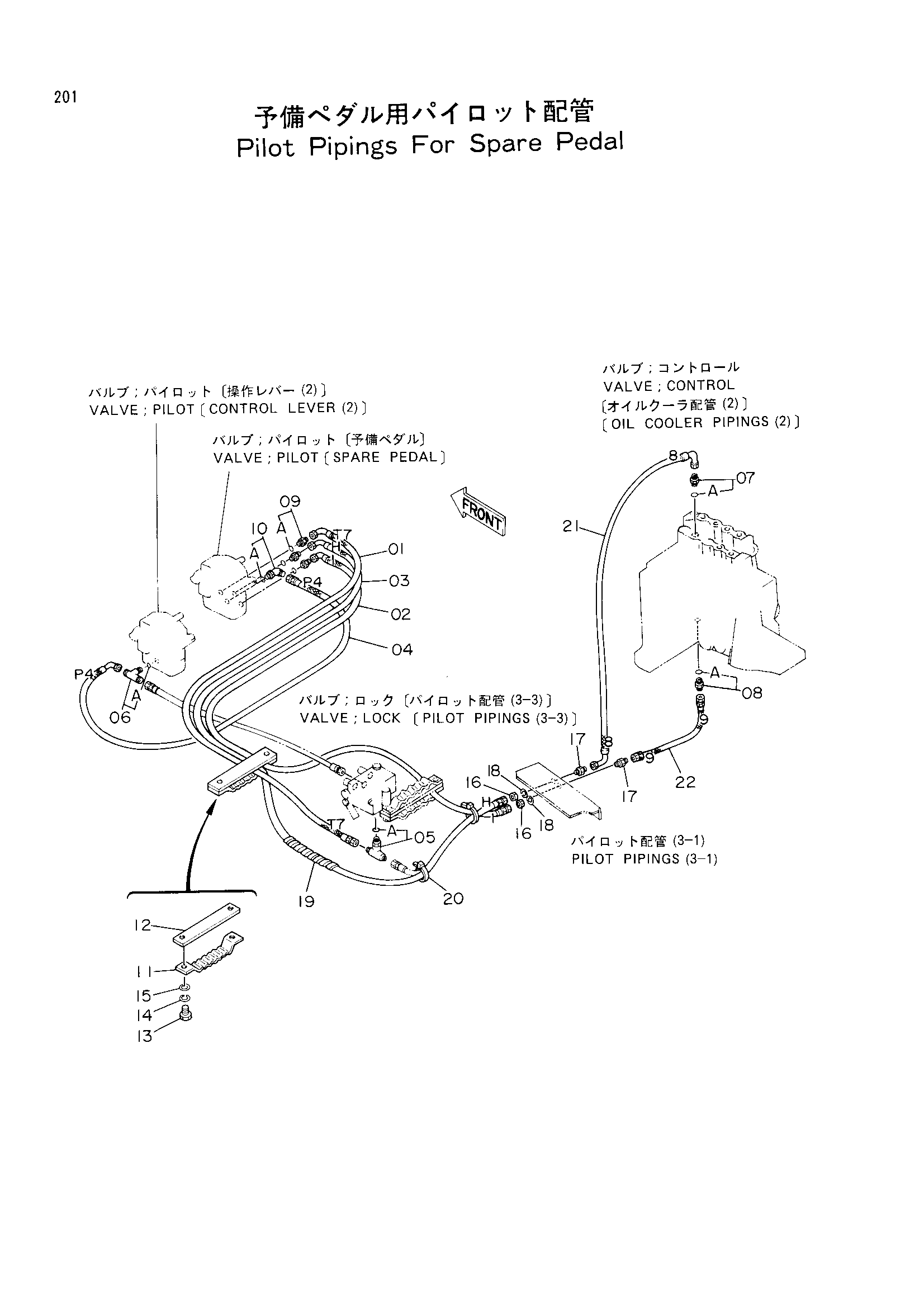

Заводская схема «Пилотный трубопроводы для запасные педаль» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210340 | Нейлоновый шланг (T7) | 1 |
| 02 | 4218415 | Нейлоновый шланг (I) | 1 |
| 03 | 4218414 | Нейлоновый шланг (H) | 1 |
| 04 | 4210341 | Нейлоновый шланг (P4) | 1 |
| 05 | 4208472 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4208473 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4202422 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9727639 | Хомут шланга | 1 |
| 12 | 9727637 | Пластина | 1 |
| 13 | J901035 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | 4202531 | Гайка | 2 |
| 17 | 4202532 | Адаптер | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | 4133527 | Защитный кожух | 1 |
| 20 | 4121859 | Ленточный зажим | 2 |
| 21 | 4218426 | Нейлоновый шланг (8) | 1 |
| 22 | 4218422 | Нейлоновый шланг (9) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
