Основной трубопроводы (1) — HITACHI EX15-2

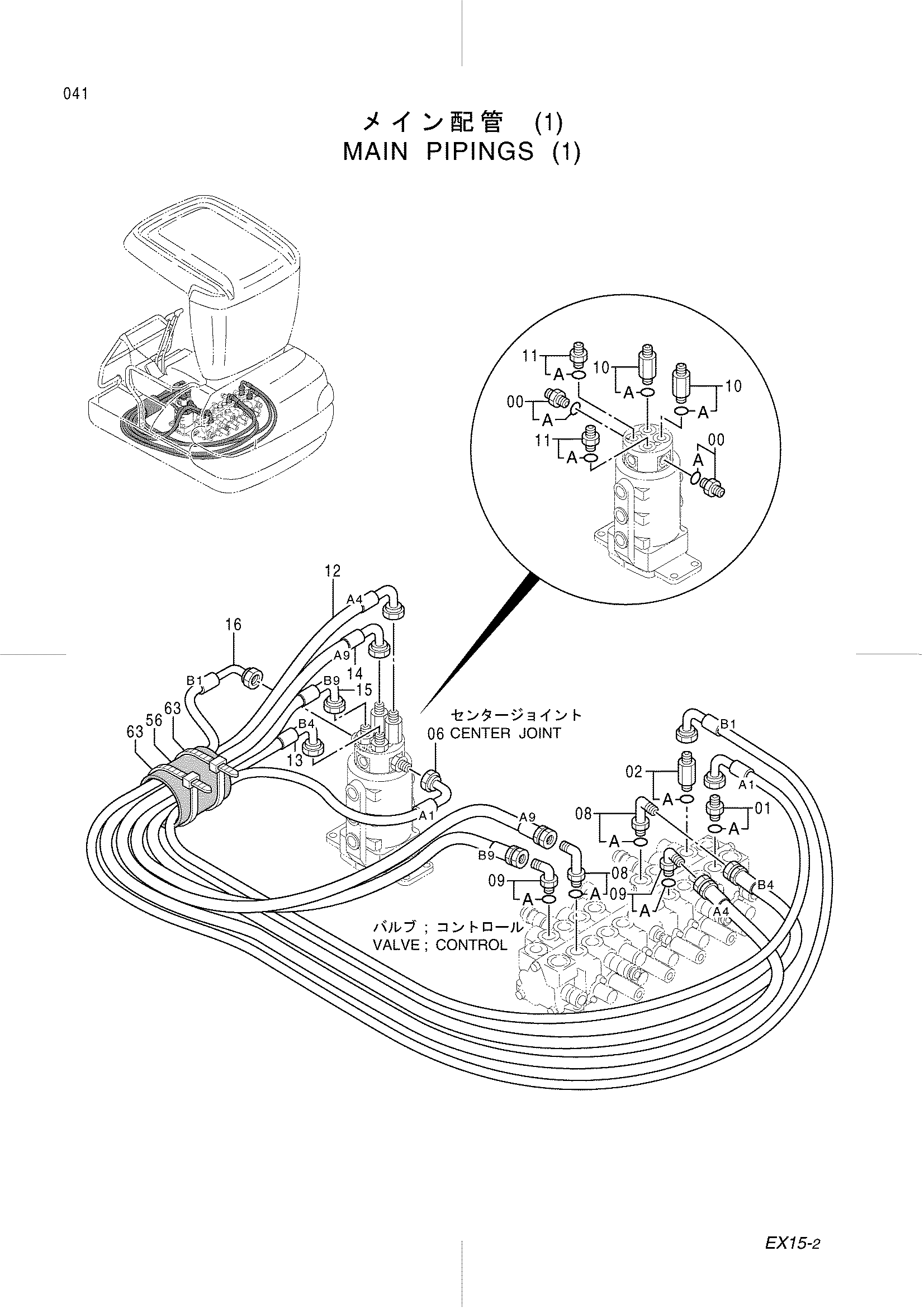

Заводская схема «Основной трубопроводы (1)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4241381 | Адаптер | 2 |
| 00A | 4510185 | Уплотнительное кольцо | 1 |
| 01 | 4200468 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4276964 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4352150 | Шланг (A1) | 1 |
| 08 | 4241385 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4277648 | Адаптер | 2 |
| 10A | R26448R | Уплотнительное кольцо | 1 |
| 11 | 4278867 | Адаптер | 2 |
| 11A | R26448R | Уплотнительное кольцо | 1 |
| 12 | 4347321 | Шланг (A4) | 1 |
| 13 | 4347322 | Шланг (B4) | 1 |
| 14 | 4347323 | Шланг (A9) | 1 |
| 15 | 4347324 | Шланг (B9) | 1 |
| 16 | 4353740 | Шланг (B1) | 1 |
| 56 | 4313059 | Сиденье резиновый | 1 |
| 63 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
