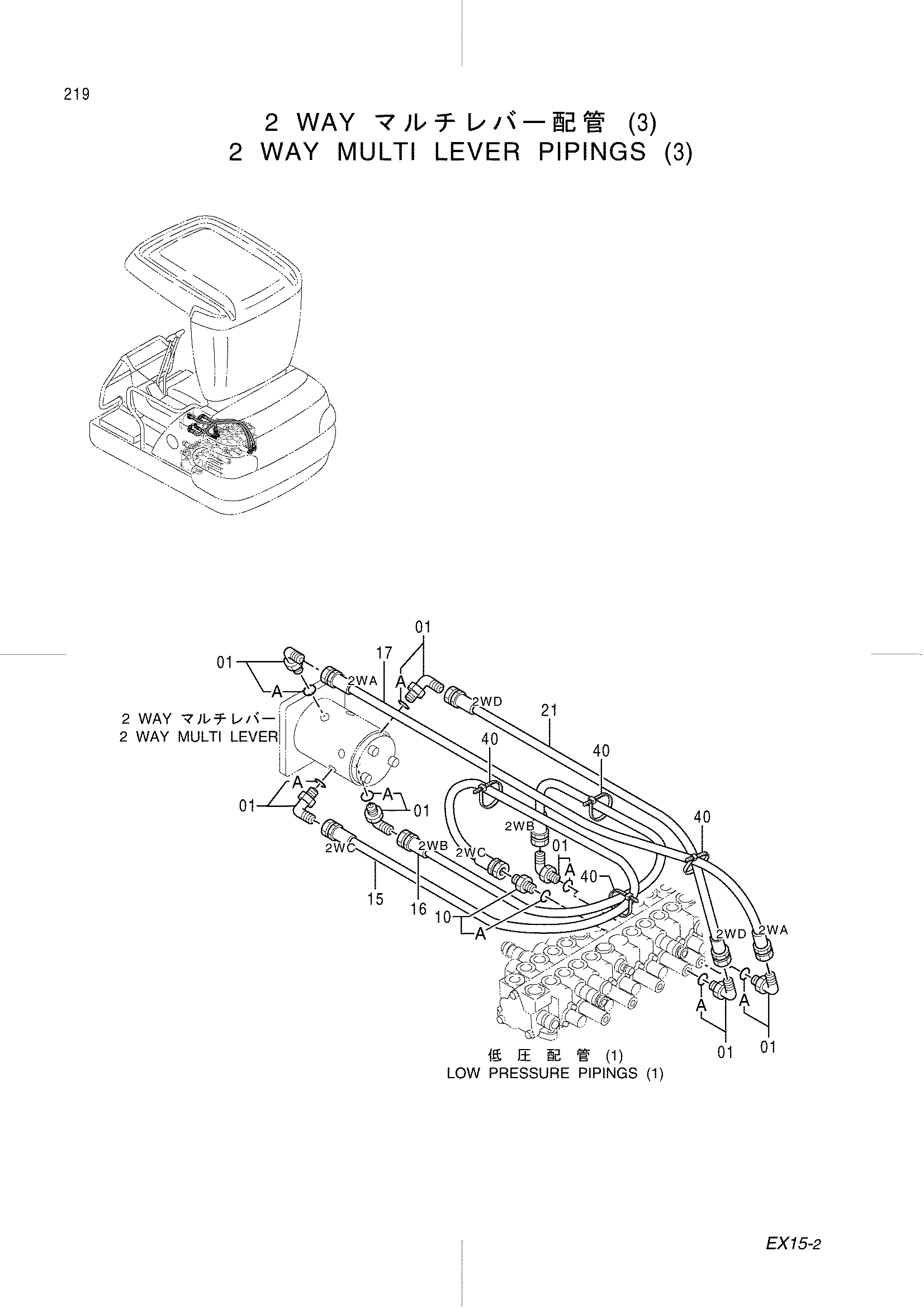

2 Ходовой многофункциональный рычаг трубопроводы (3) — HITACHI EX15-2

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (3)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154670	Угловой штуцер	7
01A	957366	Уплотнительное кольцо	1
10	4270517	Угловой штуцер	1
10A	957366	Уплотнительное кольцо	1
15	4355242	Шланг (2WC)	1
16	4355241	Шланг (2WB)	1
17	4354048	Шланг (2WA)	1
21	4355243	Шланг (2WD)	1
40	4055312	Ленточный зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
