Пилотный трубопроводы (1-1) — HITACHI EX15-2

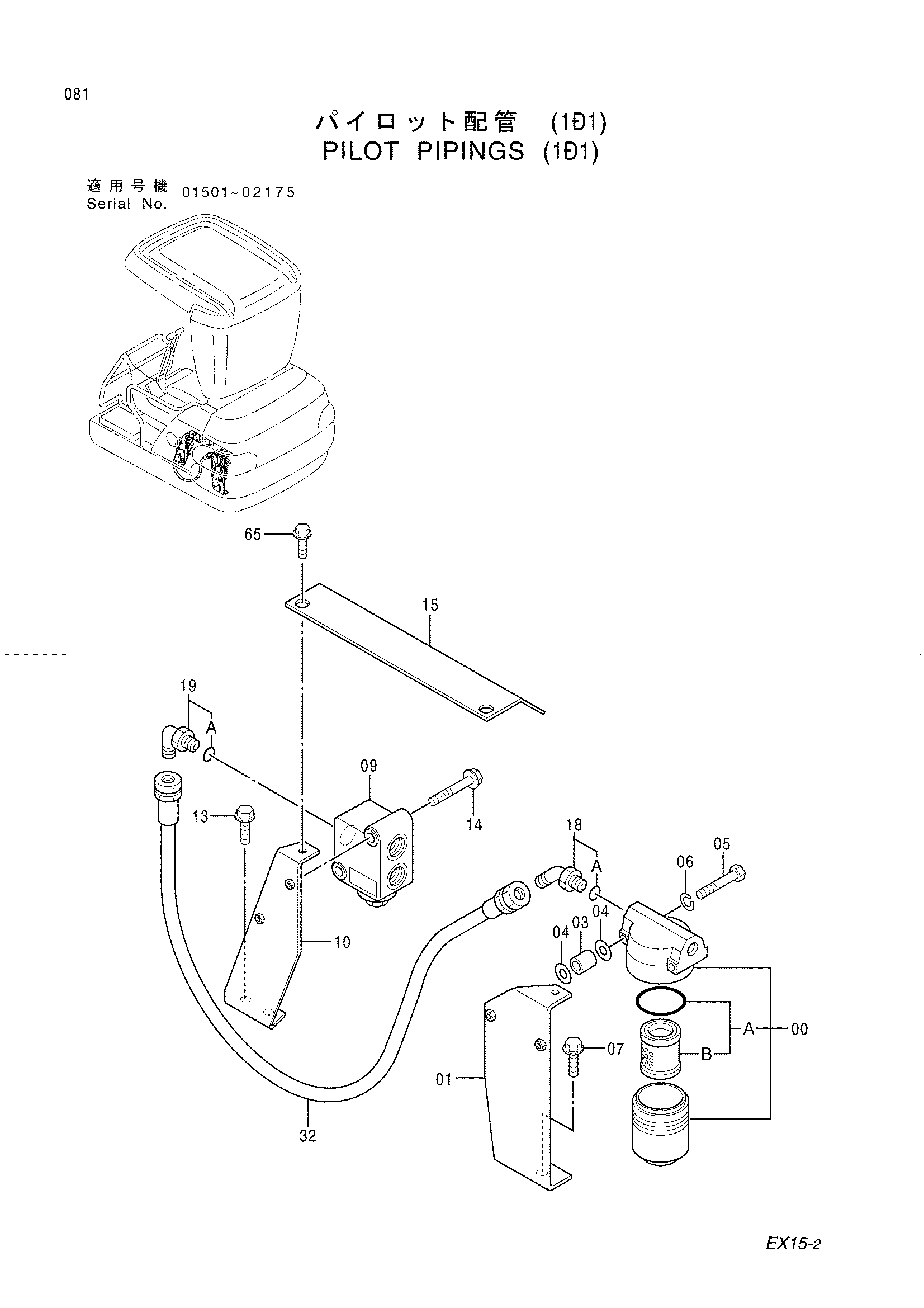

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент (с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 8060822 | Кронштейн | 1 |
| 03 | 4277425 | Проставка | 2 |
| 04 | J253106 | Плоская шайба | 4 |
| 05 | J960680 | Болт | 2 |
| 06 | J252106 | Пружинная шайба | 2 |
| 07 | J051030 | Болт с шайбой | 2 |
| 09 | 4272377 | Предохранительный клапан | 1 |
| 10 | 8060816 | Кронштейн | 1 |
| 13 | J051030 | Болт с шайбой | 2 |
| 14 | J041065 | Болт с шайбой | 2 |
| 15 | 4334680 | Крышка | 1 |
| 18 | 4200474 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4200471 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4353739 | Шланг | 1 |
| 65 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
