Гидромотор — HITACHI EX15-2

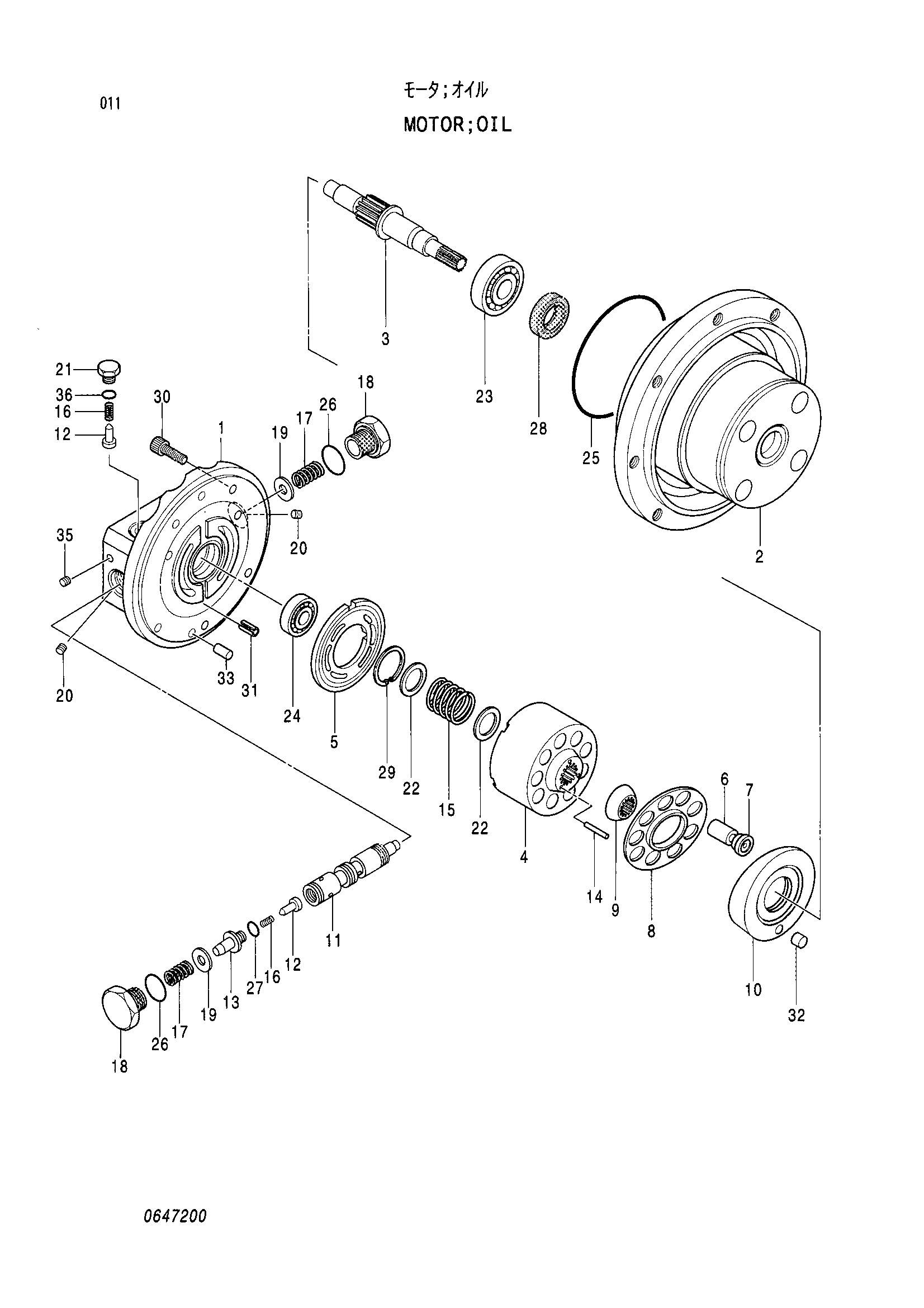

Заводская схема «Гидромотор» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | 0647201 | Вал | 1 |
| 12 | 0647202 | Обратный клапан | 4 |
| 14 | 0647203 | Палец | 3 |
| 16 | 0647204 | Пружина | 4 |
| 17 | 0477203 | Пружина | 2 |
| 18 | 0477204 | Пробка | 2 |
| 19 | 0477205 | Кольцо | 2 |
| 21 | 0647205 | Пробка | 2 |
| 22 | 0647206 | Фиксатор | 2 |
| 23 | 0647207 | Подшипник | 1 |
| 24 | 0474202 | Подшипник | 1 |
| 25 | A811095 | Уплотнительное кольцо | 1 |
| 26 | 4506418 | Уплотнительное кольцо | 2 |
| 27 | 984618 | Уплотнительное кольцо | 2 |
| 28 | 0426903 | Масляное уплотнение | 1 |
| 29 | 0426904 | Стопорное кольцо | 1 |
| 30 | 0477206 | Винт | 6 |
| 31 | 0426906 | Пружинный штифт | 1 |
| 32 | 0426907 | Палец | 1 |
| 33 | 0426908 | Палец | 1 |
| 35 | 0495504 | Пробка | 2 |
| 36 | 4506320 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
