Ковш 0.044 <JIS94>(450mm широкий)<палец тип> — HITACHI EX15-2

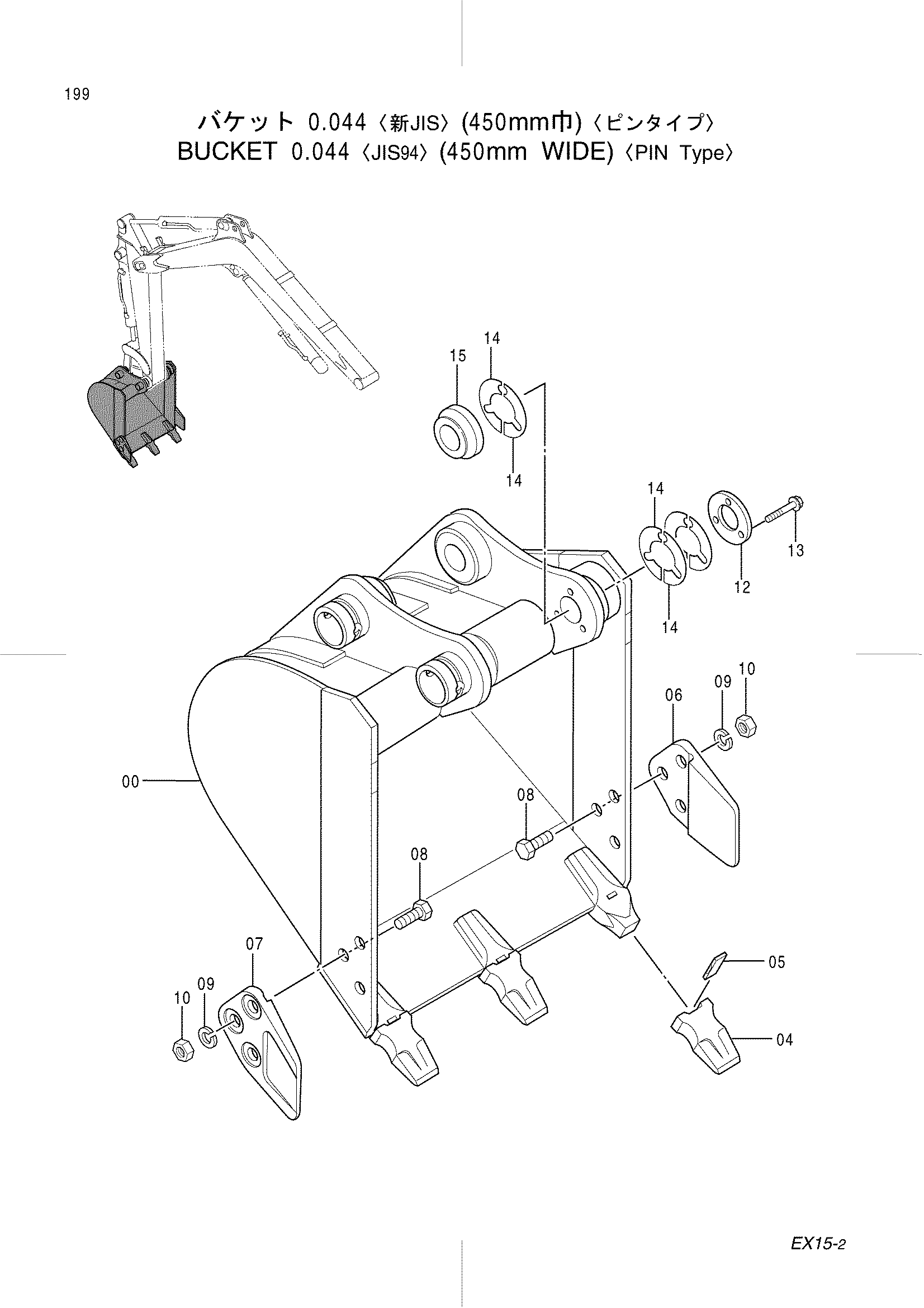

Заводская схема «Ковш 0.044 <JIS94>(450mm широкий)<палец тип>» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134647 | Ковш узел`Y | 1 | |
| 00 | 6014470 | Ковш | 1 |
| 04 | 4330948 замена: 4353469 | Коронка зуба | 3 |
| 04 | 4353469 | Коронка зуба | 3 |
| 05 | 4330949 замена: 4357232 | Стопорный палец | 3 |
| 05 | 4357232 | Стопорный палец | 3 |
| 06 | 3056344 | Резец боковой(правый) | 1 |
| 07 | 3056345 | Резец боковой(левый) | 1 |
| 08 | J981435 | Болт | 6 |
| 09 | J252214 | Пружинная шайба | 6 |
| 10 | J231214 | Гайка | 6 |
| 12 | 4275557 | Пластина | 1 |
| 13 | J080845 | Болт с шайбой | 3 |
| 14 | 4275556 | Регулировочная шайба | 6 |
| 15 | 4352272 | Бобышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
