Электрооборудование (1) — HITACHI EX15-2

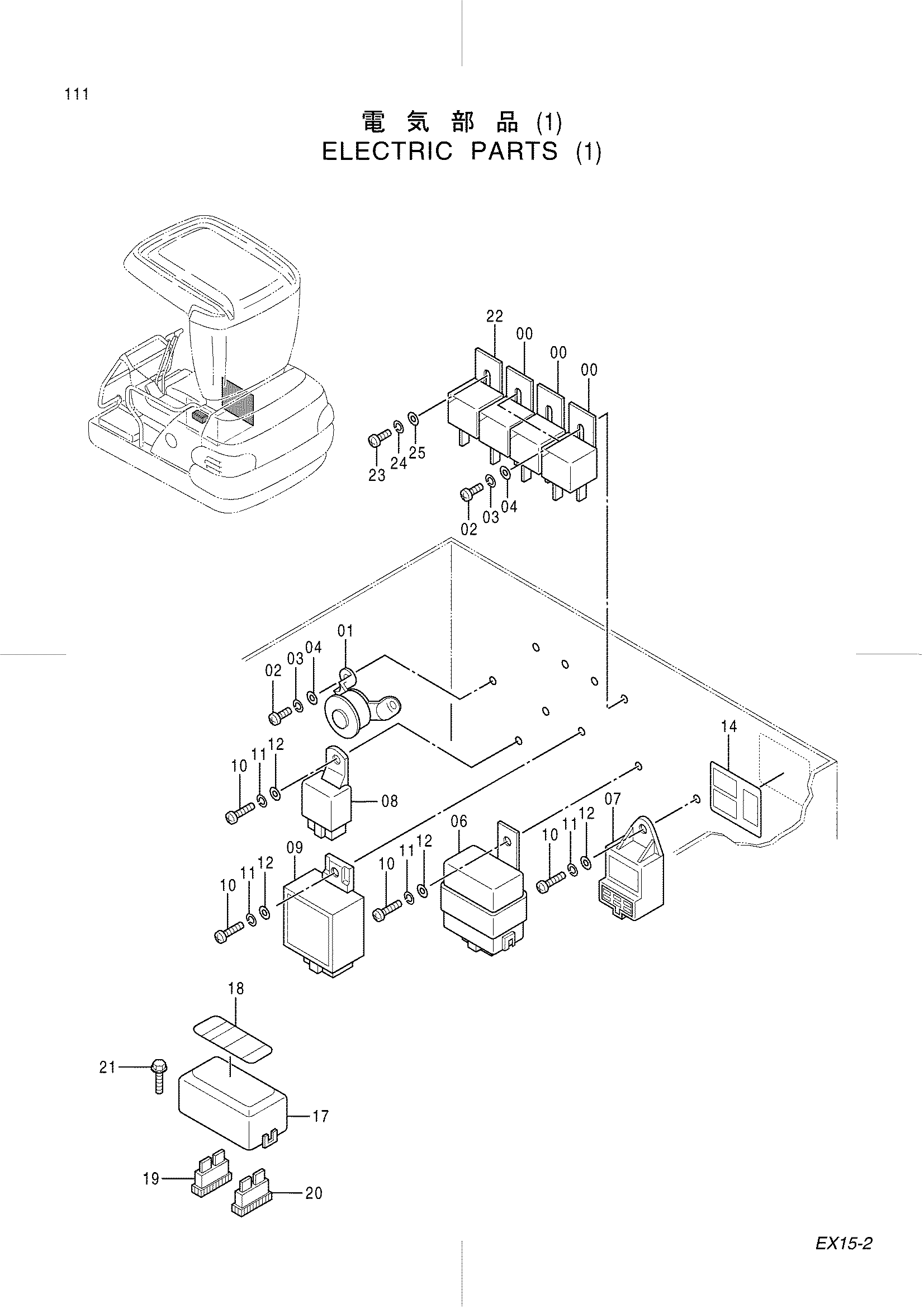

Заводская схема «Электрооборудование (1)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331906 | Реле | 3 |
| 01 | 4279591 | Зуммер | 1 |
| 02 | J691512 | Винт | 4 |
| 03 | J252105 | Пружинная шайба | 4 |
| 04 | J253105 | Плоская шайба | 4 |
| 06 | 4331936 | Реле защитный | 1 |
| 07 | 4331938 | Таймер гров | 1 |
| 08 | 4331937 | Реле стартер | 1 |
| 09 | 4254377 | Блок таймер | 1 |
| 10 | J691620 | Винт | 4 |
| 11 | J252106 | Пружинная шайба | 4 |
| 12 | J253106 | Плоская шайба | 4 |
| 14 | 4349445 | Информационная табличка | 1 |
| 17 | 4348188 | Крышка | 1 |
| 18 | 4348211 | Информационная табличка | 1 |
| 19 | 4195594 | Предохранитель | 1 |
| 20 | 4195595 | Предохранитель | 1 |
| 21 | J090616 | Болт с шайбой | 2 |
| 22 | 4331906 | Реле | 1 |
| 23 | J691512 | Винт | 1 |
| 24 | J252105 | Пружинная шайба | 1 |
| 25 | J253105 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
