Управление педаль (стрела поворот) — HITACHI EX15-2

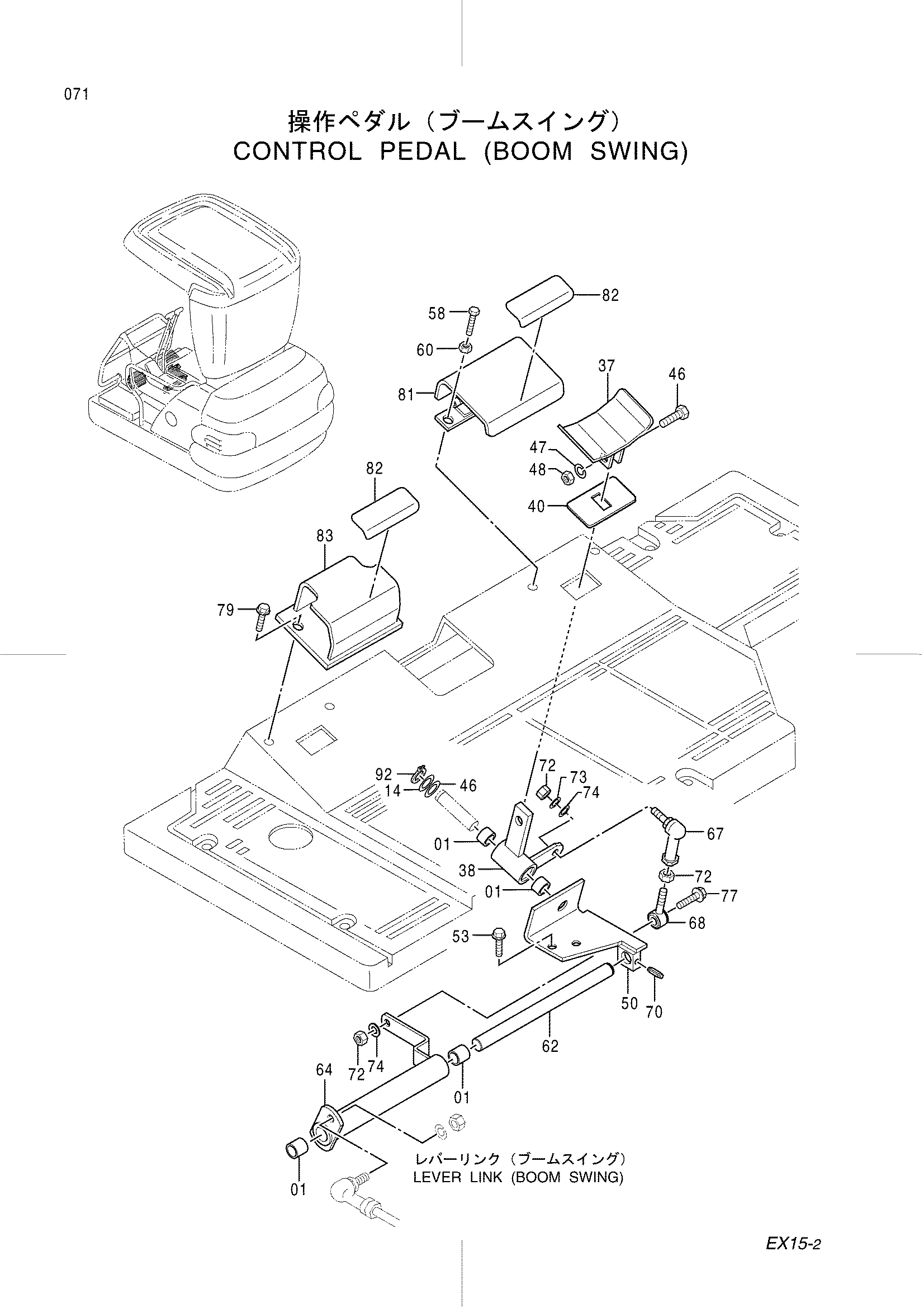

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280301 | Втулка | 2 |
| 14 | 4289754 | Регулировочная шайба | 2 |
| 37 | 8060692 | Педаль | 1 |
| 38 | 8060698 | Тяга | 1 |
| 40 | 4334074 замена: 4368010 | Крышка | 1 |
| 40 | 4368010 | Крышка | 1 |
| 46 | J981030 | Болт | 1 |
| 47 | J252210 | Пружинная шайба | 1 |
| 48 | J231210 | Гайка | 1 |
| 50 | 8060688 | Кронштейн | 1 |
| 53 | J051025 | Болт с шайбой | 2 |
| 58 | 4347622 | Болт | 2 |
| 60 | J231108 | Гайка | 2 |
| 62 | 4333622 | Вал | 1 |
| 64 | 8060704 | Тяга | 1 |
| 67 | 4287792 | Шарнир | 1 |
| 68 | 4287797 | Концевой шток | 1 |
| 70 | 4144015 | Пружинный штифт | 1 |
| 72 | J231108 | Гайка | 3 |
| 73 | J252108 | Пружинная шайба | 1 |
| 74 | J253108 | Плоская шайба | 2 |
| 77 | J090835 | Болт с шайбой | 1 |
| 79 | J090820 | Болт с шайбой | 2 |
| 81 | 8062131 замена: 8067033 | Крышка | 1 |
| 81 | 8067033 | Крышка | 1 |
| 82 | 4350163 | Лента | 2 |
| 83 | 8062127 | Ступень | 1 |
| 92 | 991338 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
