Рычаг тяга (стрела поворот) — HITACHI EX15-2

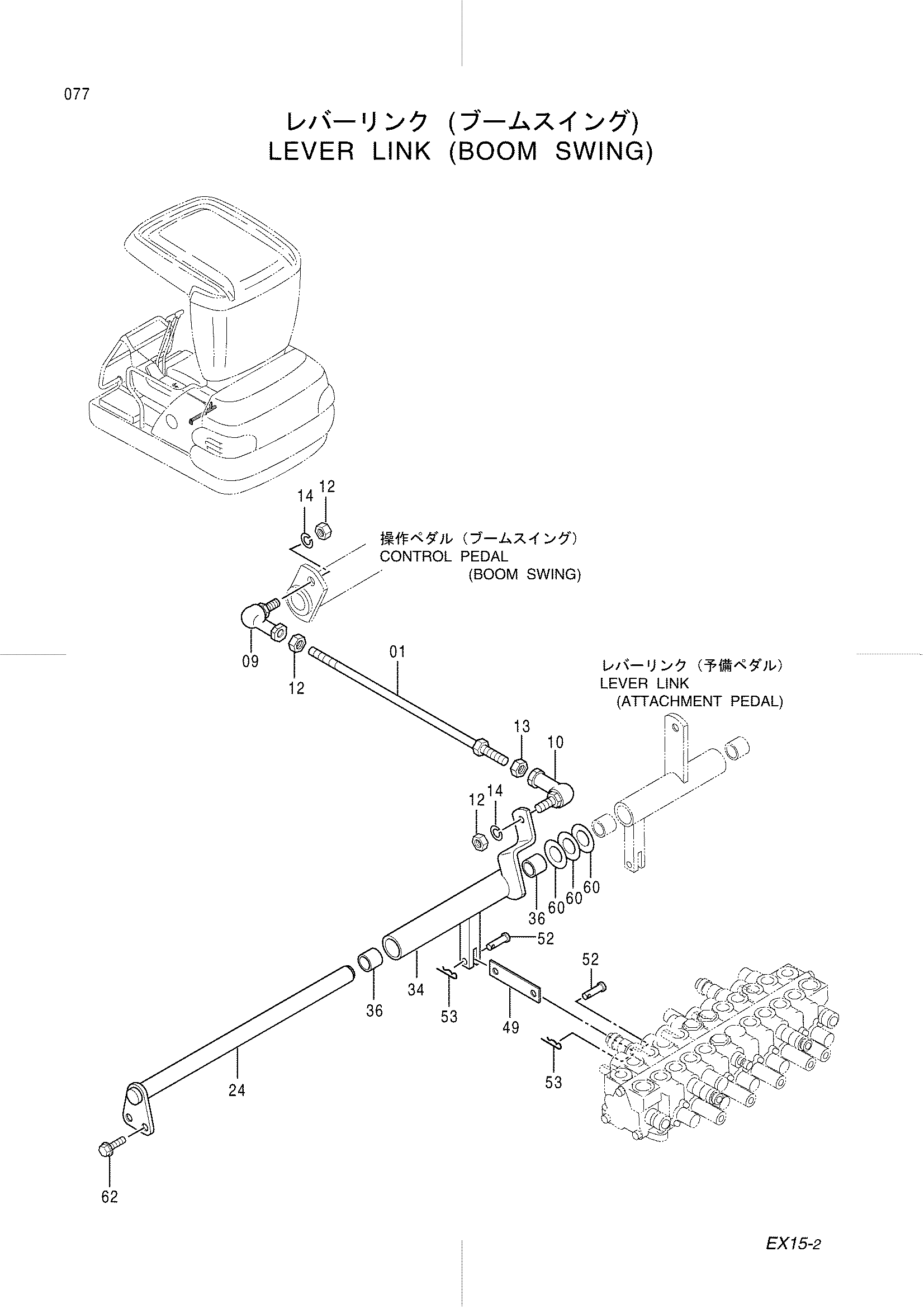

Заводская схема «Рычаг тяга (стрела поворот)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9743228 | Шток | 1 |
| 09 | 4287792 | Шарнир | 1 |
| 10 | 4287793 | Соединение шарик(левый) | 1 |
| 12 | J231108 | Гайка | 3 |
| 13 | M580008 | Гайка (левый) | 1 |
| 14 | J252108 | Пружинная шайба | 2 |
| 24 | 8059546 | Вал | 1 |
| 34 | 8060450 | Тяга | 1 |
| 36 | 4280301 | Втулка | 2 |
| 49 | 4287798 | Тяга | 1 |
| 49 | 4333021 замена: 4287798 | Тяга | 1 |
| 52 | 4279607 | Палец | 2 |
| 53 | 4022695 замена: 4365839 | Стопорный палец | 2 |
| 53 | 4365839 | Стопорный палец | 2 |
| 60 | 4289754 | Регулировочная шайба | 3 |
| 62 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
