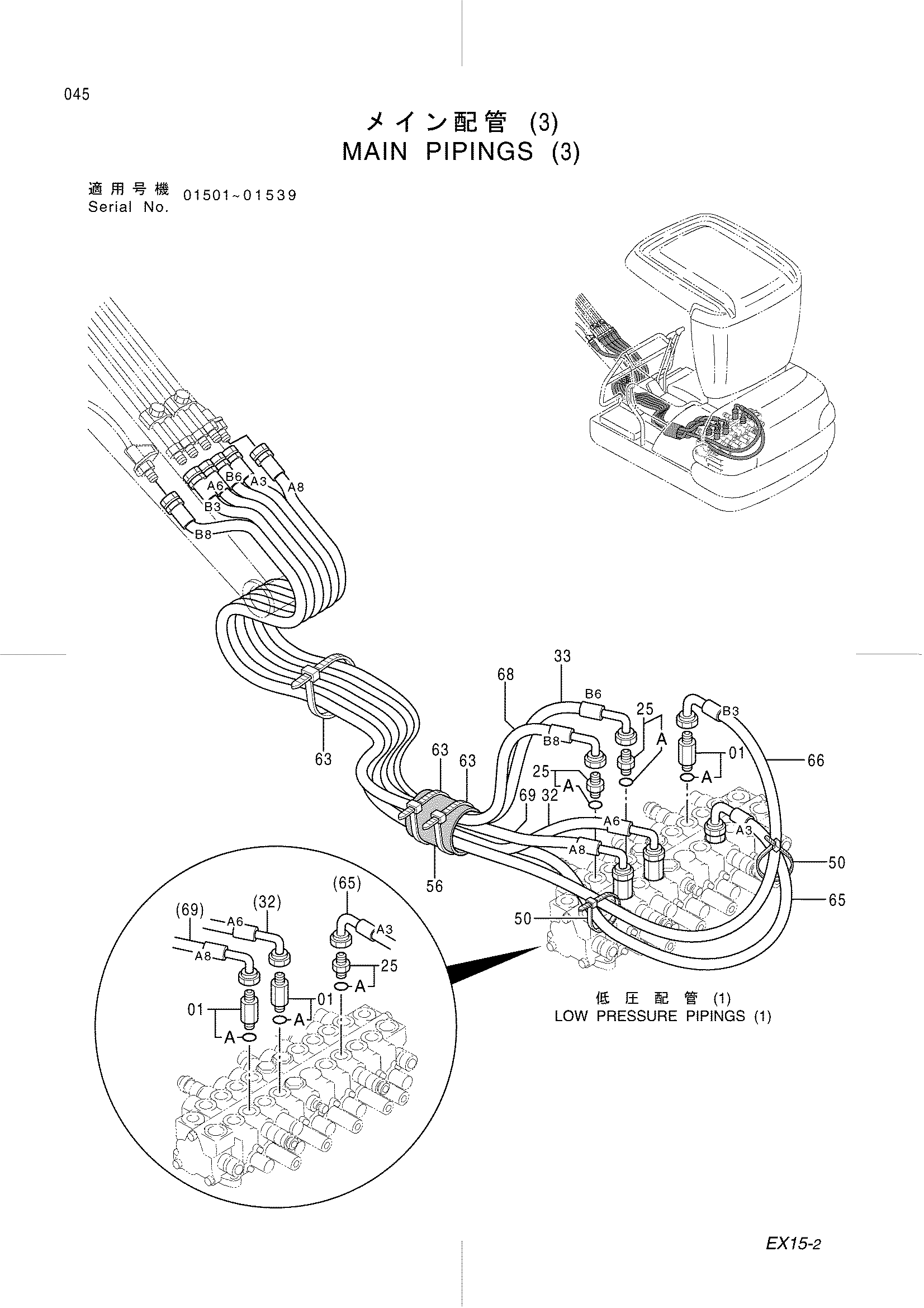

Основной трубопроводы (3) — HITACHI EX15-2
Заводская схема «Основной трубопроводы (3)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276964 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4200468 | Адаптер | 3 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4349177 | Шланг (A6) | 1 |
| 33 | 4349178 | Шланг (B6) | 1 |
| 50 | 4055312 | Ленточный зажим | 2 |
| 56 | 4313059 | Сиденье резиновый | 1 |
| 63 | 4323613 | Ленточный зажим | 3 |
| 65 | 4353733 | Шланг (A3) | 1 |
| 66 | 4353734 | Шланг (B3) | 1 |
| 68 | 4353742 | Шланг (B8) | 1 |
| 69 | 4353743 | Шланг (A8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
