Дополнительный трубопроводы (передний) <STD. рукоять> — HITACHI EX15-2

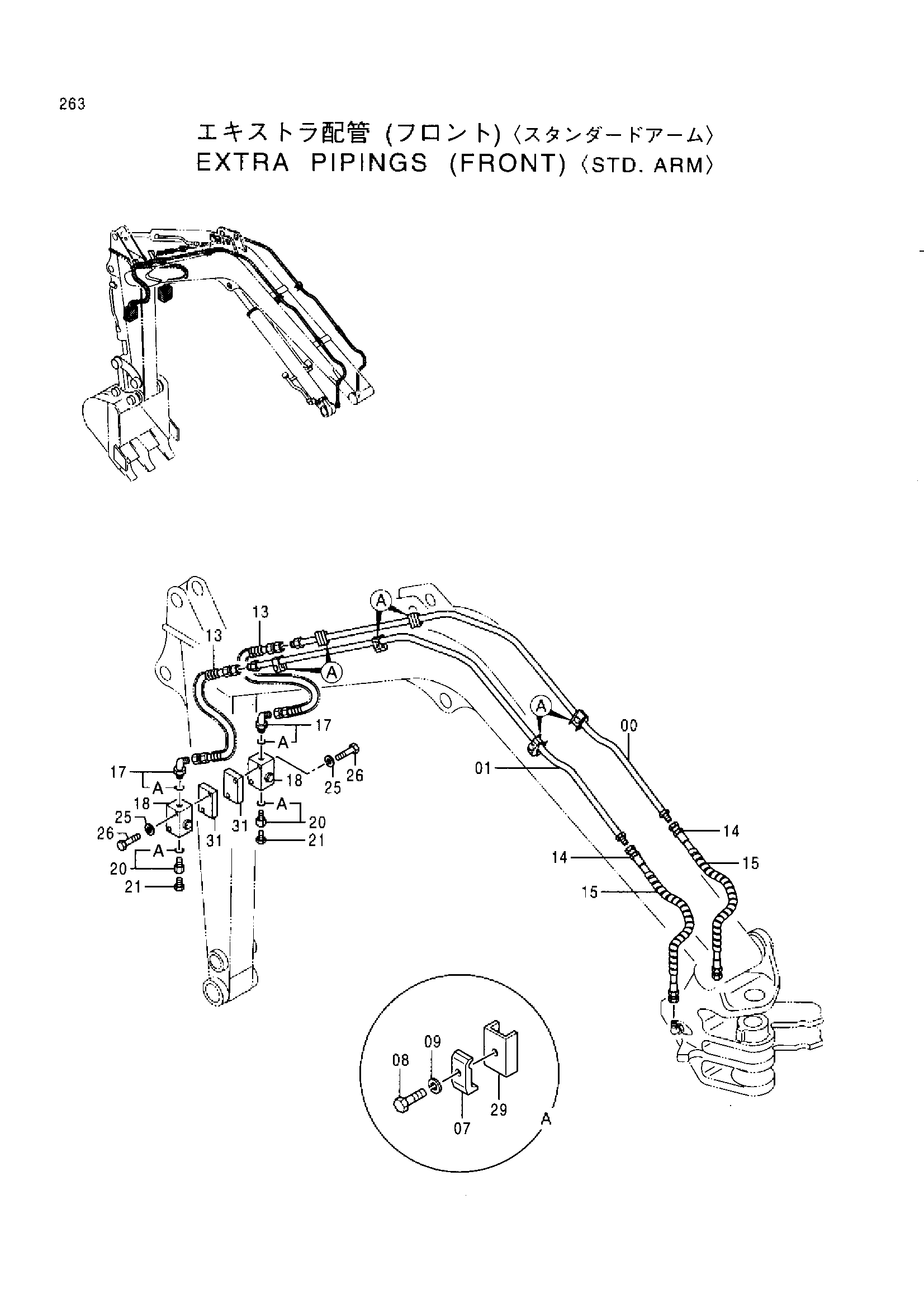

Заводская схема «Дополнительный трубопроводы (передний) <STD. рукоять>» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061158 | Трубка | 1 |
| 01 | 8061159 | Трубка | 1 |
| 07 | 4138227 | Хомут трубки | 6 |
| 08 | J971040 | Болт | 6 |
| 09 | J252210 | Пружинная шайба | 6 |
| 13 | 4294871 | Шланг | 2 |
| 14 | 4354888 | Шланг | 2 |
| 15 | 4357567 | Защитный кожух | 2 |
| 17 | 4200474 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4287721 | Запорный клапан | 2 |
| 20 | 4236379 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4294858 | Пробка | 2 |
| 25 | J252108 | Пружинная шайба | 4 |
| 26 | J960860 | Болт | 4 |
| 29 | 9745354 | Седло винта | 6 |
| 31 | 4285731 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
