Удлинённый рукоять опора — HITACHI EX15-2

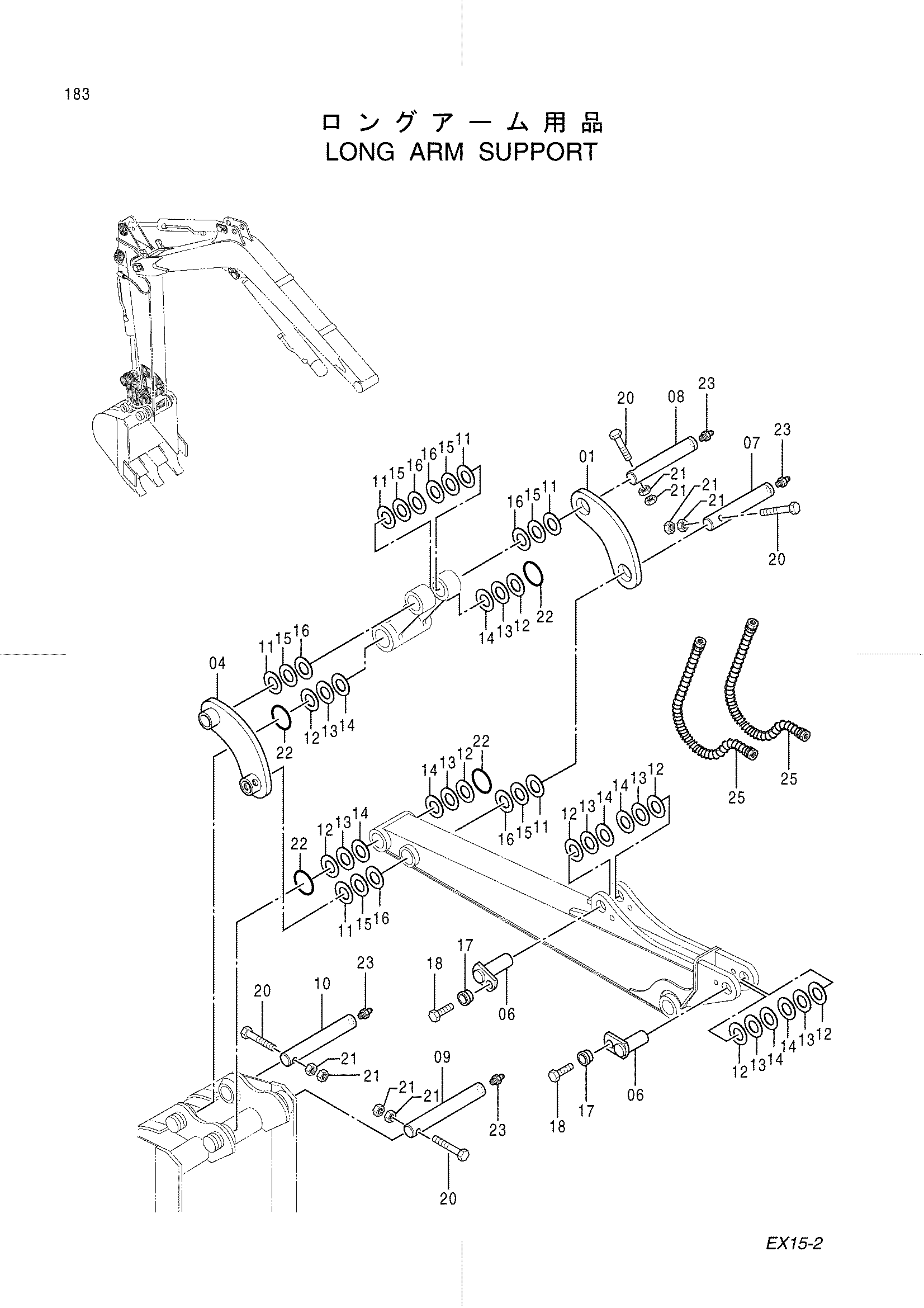

Заводская схема «Удлинённый рукоять опора» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3056342 | Тяга | 1 |
| 04 | 8050822 | Тяга | 1 |
| 06 | 9743191 | Палец | 2 |
| 07 | 4333015 | Палец | 1 |
| 08 | 4333016 | Палец | 1 |
| 09 | 4333017 | Палец | 1 |
| 10 | 4333018 | Палец | 1 |
| 11 | 4359554 | Регулировочная шайба | 6 |
| 12 | 4352134 | Регулировочная шайба 0.5 | 8 |
| 13 | 4354263 | Регулировочная шайба 0.8 | 8 |
| 14 | 4354264 | Регулировочная шайба 1.0 | 8 |
| 15 | 4359555 | Регулировочная шайба 0.8 | 6 |
| 16 | 4359556 | Регулировочная шайба 1.0 | 6 |
| 17 | 4339354 | Втулка | 2 |
| 18 | J971230 | Болт | 2 |
| 20 | J970860 | Болт | 4 |
| 21 | J231108 | Гайка | 8 |
| 22 | 4275463 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 4 |
| 25 | 4357253 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
