Рычаг тяга (ход) — HITACHI EX15-2

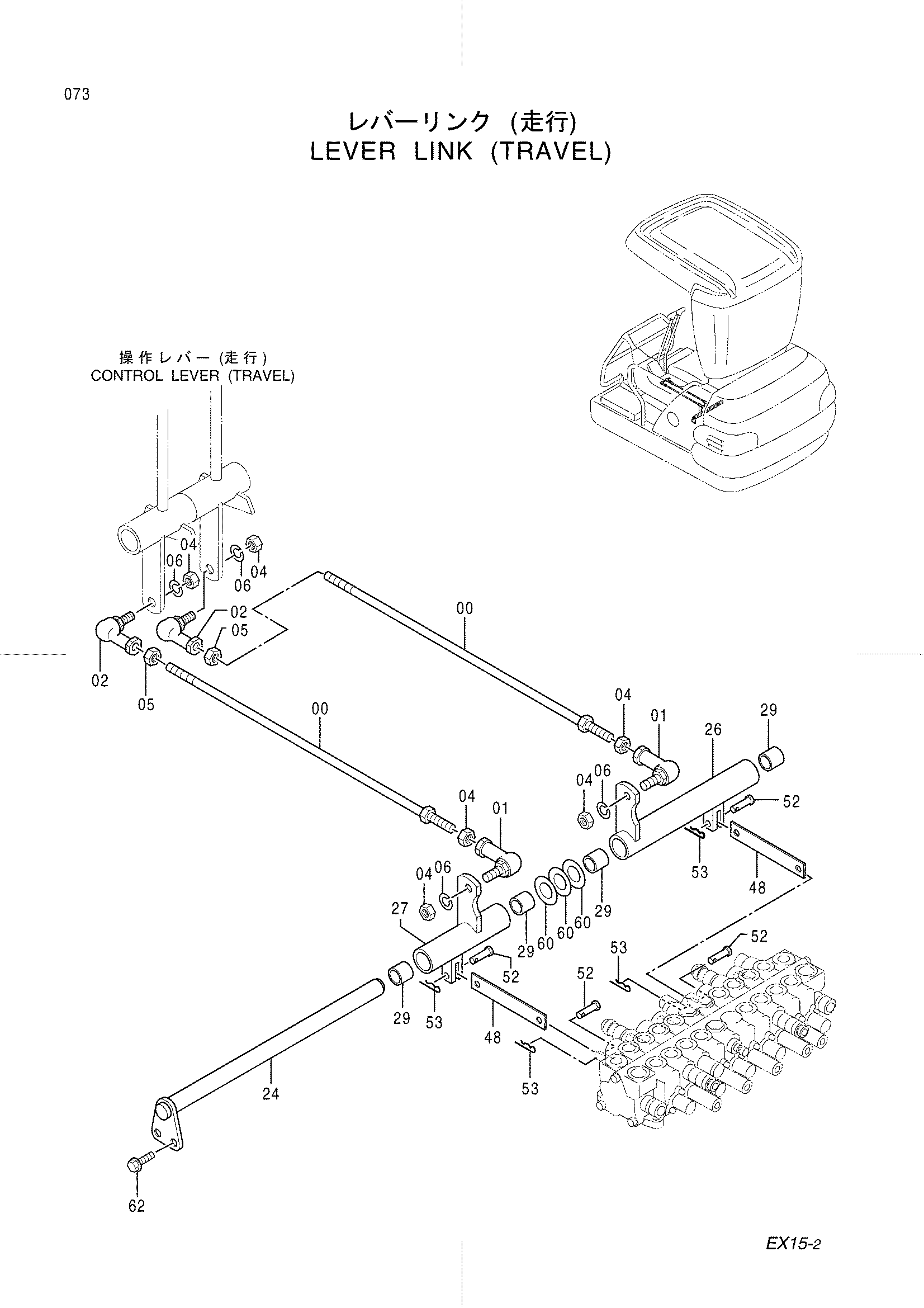

Заводская схема «Рычаг тяга (ход)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743229 | Шток | 2 |
| 01 | 4287792 | Шарнир | 2 |
| 02 | 4287793 | Соединение шарик(левый) | 2 |
| 04 | J231108 | Гайка | 6 |
| 05 | M580008 | Гайка (левый) | 2 |
| 06 | J252108 | Пружинная шайба | 4 |
| 24 | 8059546 | Вал | 1 |
| 26 | 8059390 | Тяга | 1 |
| 27 | 8058954 | Тяга | 1 |
| 29 | 4280301 | Втулка | 4 |
| 48 | 4335365 | Тяга | 2 |
| 52 | 4279607 | Палец | 4 |
| 53 | 4022695 замена: 4365839 | Стопорный палец | 4 |
| 53 | 4365839 | Стопорный палец | 4 |
| 60 | 4289754 | Регулировочная шайба | 3 |
| 62 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
