Управление двигателем — HITACHI EX15-2

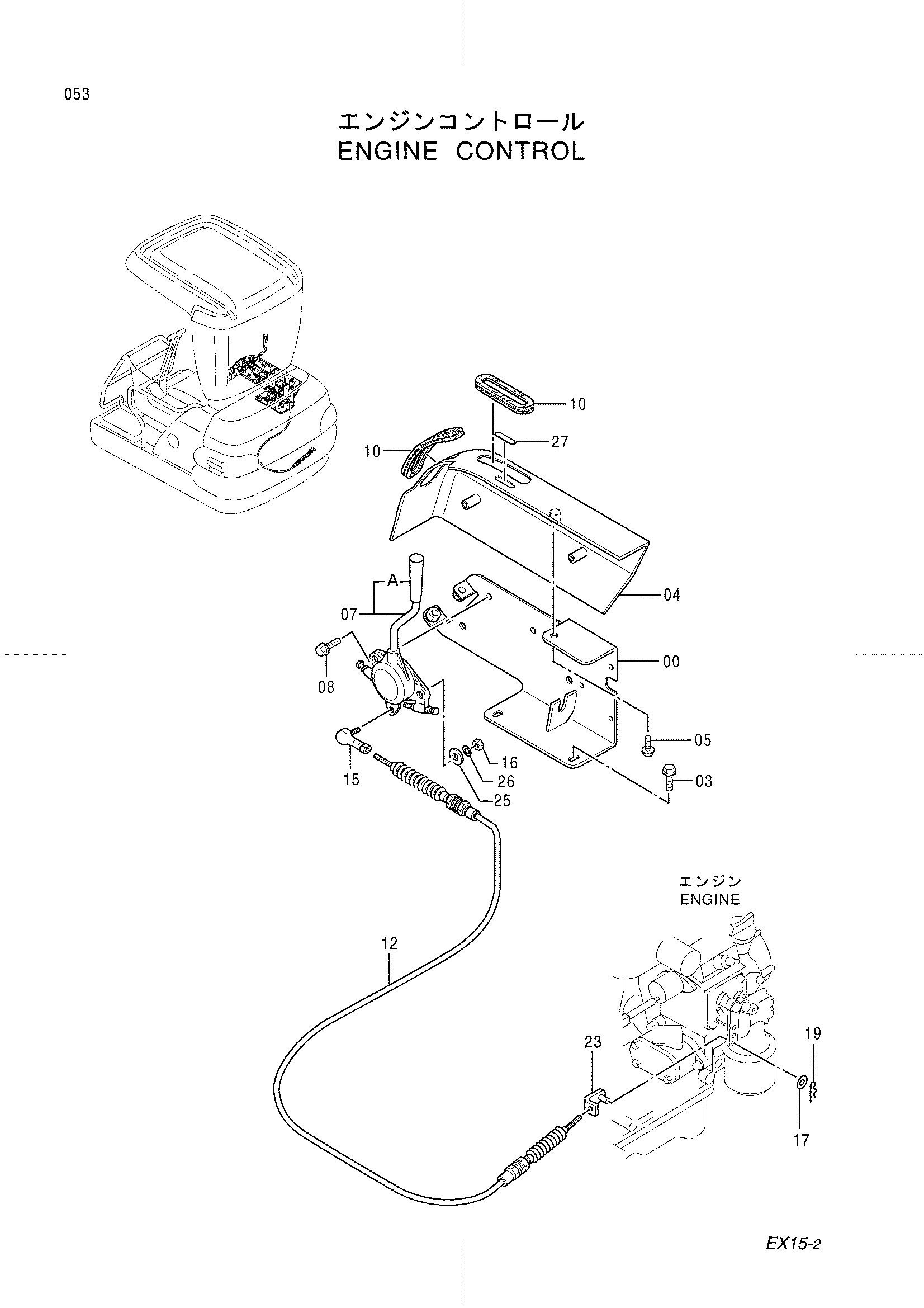

Заводская схема «Управление двигателем» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028375 | Кронштейн | 1 |
| 03 | J051025 | Болт с шайбой | 2 |
| 04 | 7028371 | Крышка | 1 |
| 05 | J040816 | Болт с шайбой | 3 |
| 07 | 4337314 | Рычаг | 1 |
| 07A | 4381064 | Рукоятка | 1 |
| 08 | J050825 | Болт с шайбой | 2 |
| 10 | 4332752 | Резиновая втулка | 2 |
| 12 | 4332734 | Трос управления | 1 |
| 15 | 4056016 | Шарнир | 1 |
| 16 | J231105 | Гайка | 1 |
| 17 | J253108 | Плоская шайба | 1 |
| 19 | 4022697 | Стопорный палец | 1 |
| 23 | 9743658 | Рычаг | 1 |
| 25 | J253105 | Плоская шайба | 1 |
| 26 | J252105 | Пружинная шайба | 1 |
| 27 | 4356607 замена: 4365361 | Уплотнение | 2 |
| 27 | 4365361 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
