Топливные трубопроводы (топливный бак) — HITACHI EX15-2

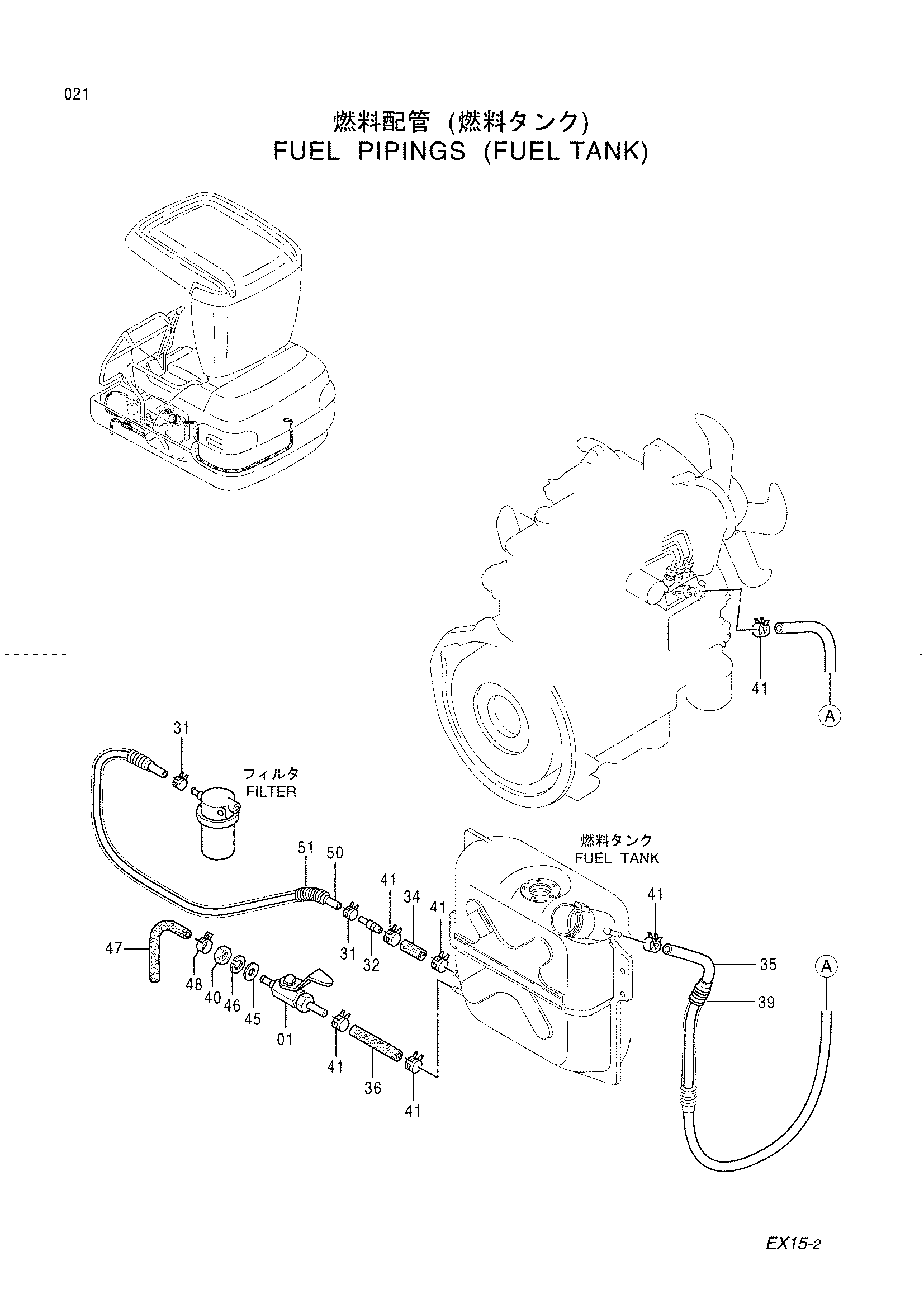

Заводская схема «Топливные трубопроводы (топливный бак)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4346900 | Шаровой клапан | 1 |
| 31 | 4349657 | Хомут шланга | 2 |
| 32 | 4349595 | Соединение | 1 |
| 34 | 4349460 | Топливный шланг | 1 |
| 35 | 4349481 | Топливный шланг | 1 |
| 36 | 4349482 | Топливный шланг | 1 |
| 39 | 4349476 | Трубка | 1 |
| 40 | J231212 | Гайка | 1 |
| 41 | 4349459 | Хомут шланга | 6 |
| 45 | J253112 | Плоская шайба | 1 |
| 46 | J252212 | Пружинная шайба | 1 |
| 47 | 4352773 | Топливный шланг | 1 |
| 48 | 4351486 | Хомут шланга | 1 |
| 50 | 4352772 | Топливный шланг | 1 |
| 51 | 4296333 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
