Кабина опора — HITACHI EX15-2

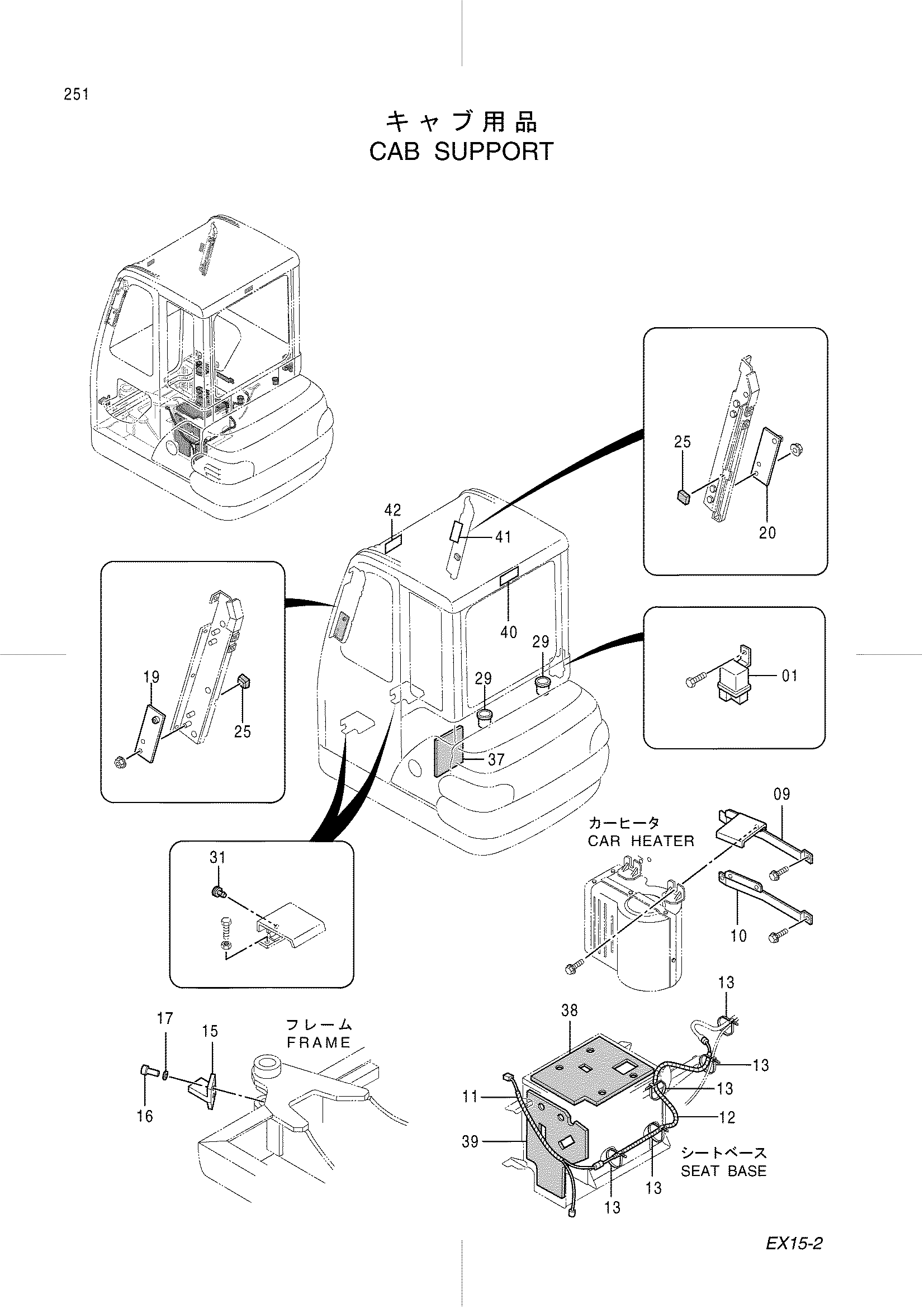

Заводская схема «Кабина опора» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377255 | Реле | 1 |
| 09 | 8064016 | Кронштейн | 1 |
| 10 | 8064024 | Кронштейн | 1 |
| 11 | 3073842 | Жгут проводов | 1 |
| 12 | 3062078 | Жгут проводов | 1 |
| 13 | 4323613 | Ленточный зажим | 5 |
| 15 | 9738937 | Ограничитель | 1 |
| 16 | J771025 | Болт с внутренним шестигранником | 2 |
| 17 | J252210 | Пружинная шайба | 2 |
| 19 | 9745342 | Кронштейн | 1 |
| 20 | 9745343 | Кронштейн | 1 |
| 25 | 4357556 | Резиновая прокладка | 2 |
| 29 | 4357552 | Резиновое уплотнение | 2 |
| 31 | 4267882 | Резиновая втулка | 1 |
| 37 | 4362124 | Резиновая прокладка | 1 |
| 38 | 3074667 | Резиновая прокладка | 1 |
| 39 | 3074668 | Резиновая прокладка | 1 |
| 39 | 3081081 | Резиновая прокладка | 1 |
| 40 | 4288825 | Информационная табличка | 1 |
| 41 | 4326425 | Информационная табличка | 1 |
| 42 | 4359076 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
