Нижний давление трубопроводы (3) — HITACHI EX15-2

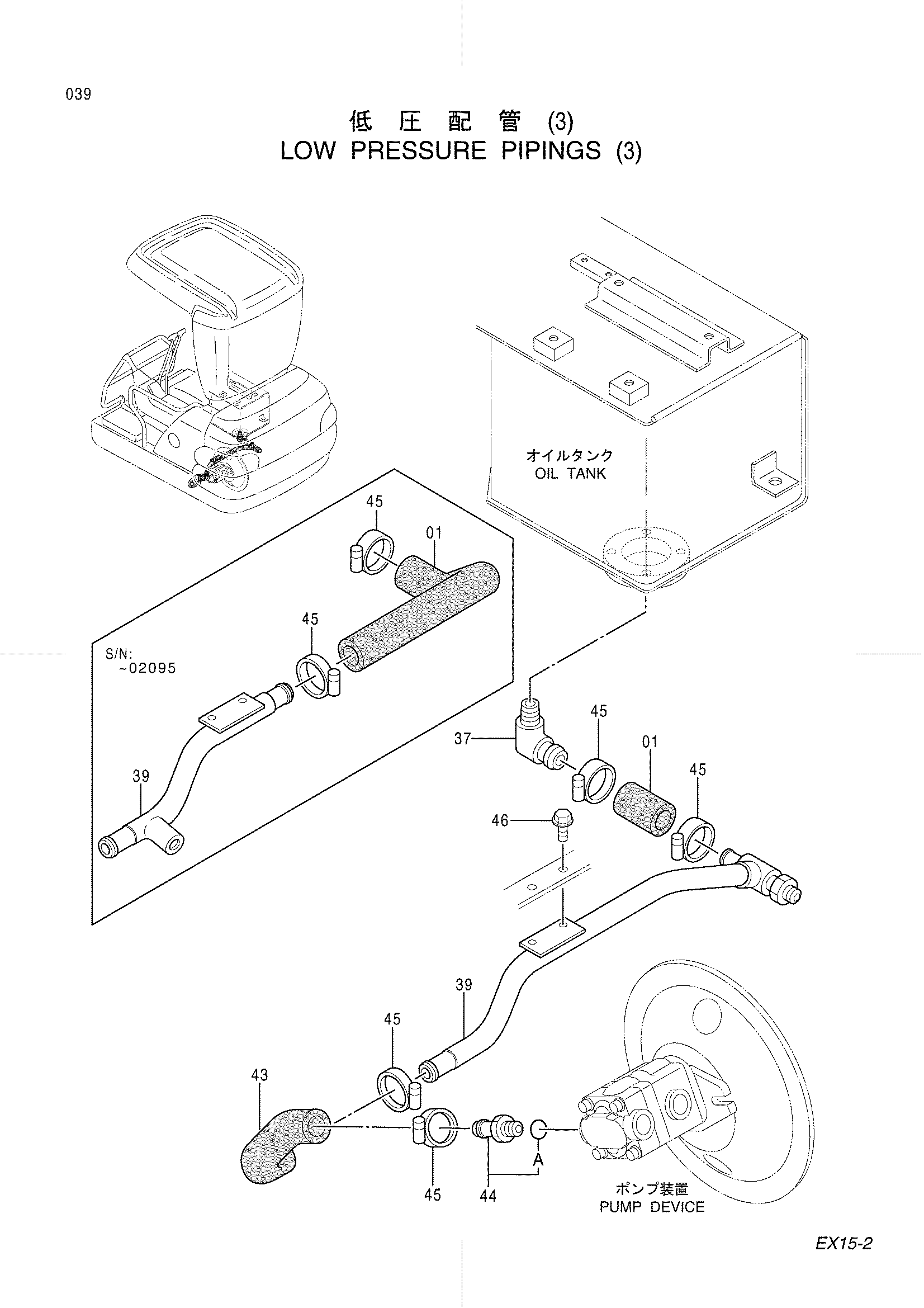

Заводская схема «Нижний давление трубопроводы (3)» для HITACHI EX15-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3072264 | Резиновый шланг | 1 |
| 01 | 4387274 | Резиновый шланг | 1 |
| 37 | 4276862 | Угловой штуцер | 1 |
| 39 | 7033323 | Всасывающая трубка | 1 |
| 39 | 8062189 | Всасывающая трубка | 1 |
| 39 | 8068259 | Всасывающая трубка | 1 |
| 43 | 3068958 | Резиновый шланг | 1 |
| 44 | 4276935 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4505243 | Хомут шланга | 4 |
| 46 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
