Поворотная колонна — HITACHI EX15

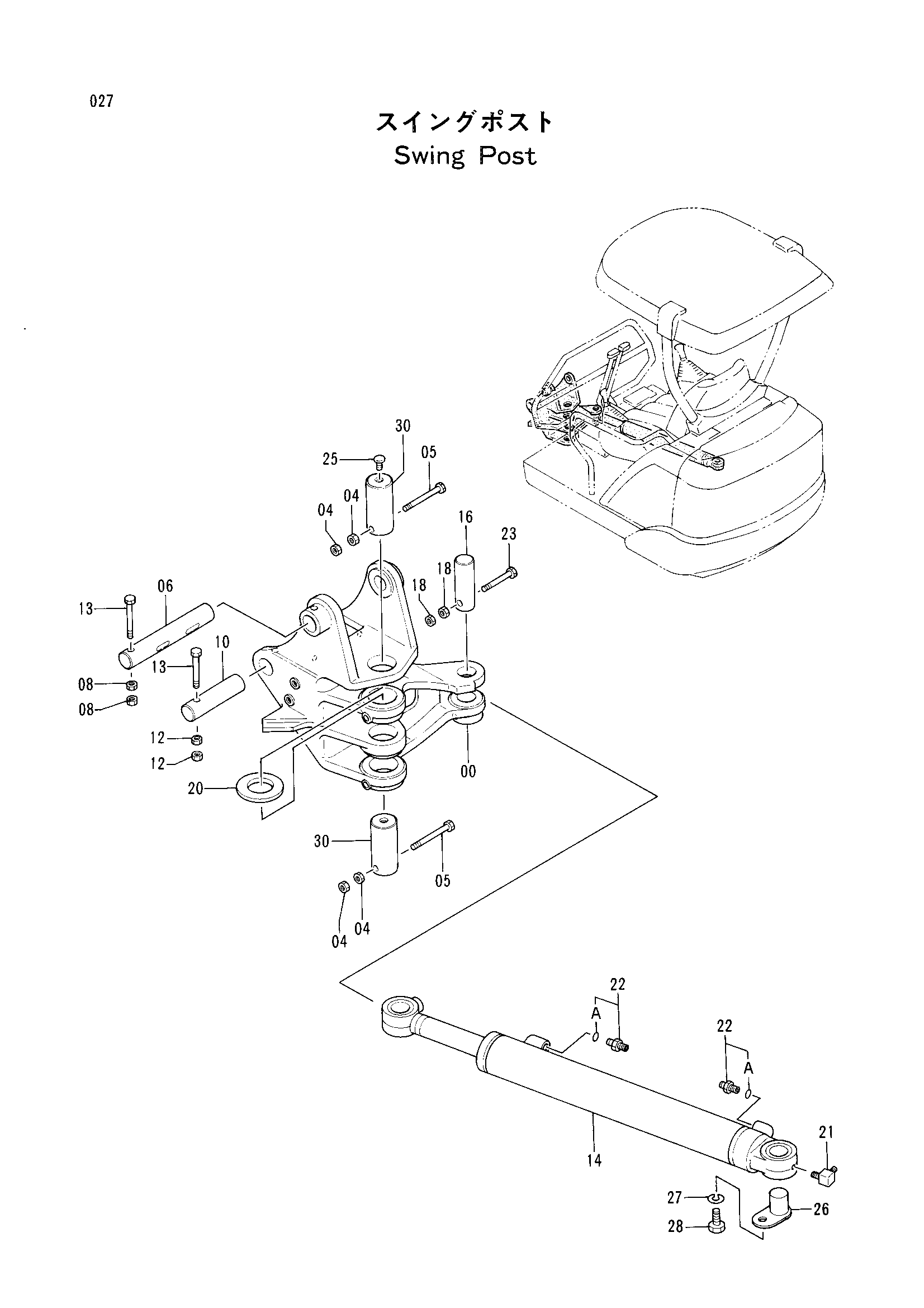

Заводская схема «Поворотная колонна» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001145 | Поворот пост | 1 |
| 04 | M500807 | Гайка | 4 |
| 05 | J900800 | Болт | 2 |
| 06 | 3056260 | Палец | 1 |
| 08 | M500807 | Гайка | 2 |
| 10 | 4275849 | Палец | 1 |
| 12 | M500807 | Гайка | 2 |
| 13 | J900870 | Болт | 2 |
| 14 | 4270515 | Гидроцилиндр. поворот | 1 |
| 16 | 4275848 | Палец | 1 |
| 18 | M500807 | Гайка | 2 |
| 20 | 4276608 | Упорная пластина | 1 |
| 21 | 4016608 | Угловой штуцер | 1 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | J900870 | Болт | 1 |
| 25 | 4288579 | Пробка | 1 |
| 26 | 8053392 | Палец | 1 |
| 27 | 984054 | Пружинная шайба | 1 |
| 28 | 4294098 | Болт | 1 |
| 30 | 4293057 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
