Многофункциональный рычаг — HITACHI EX15

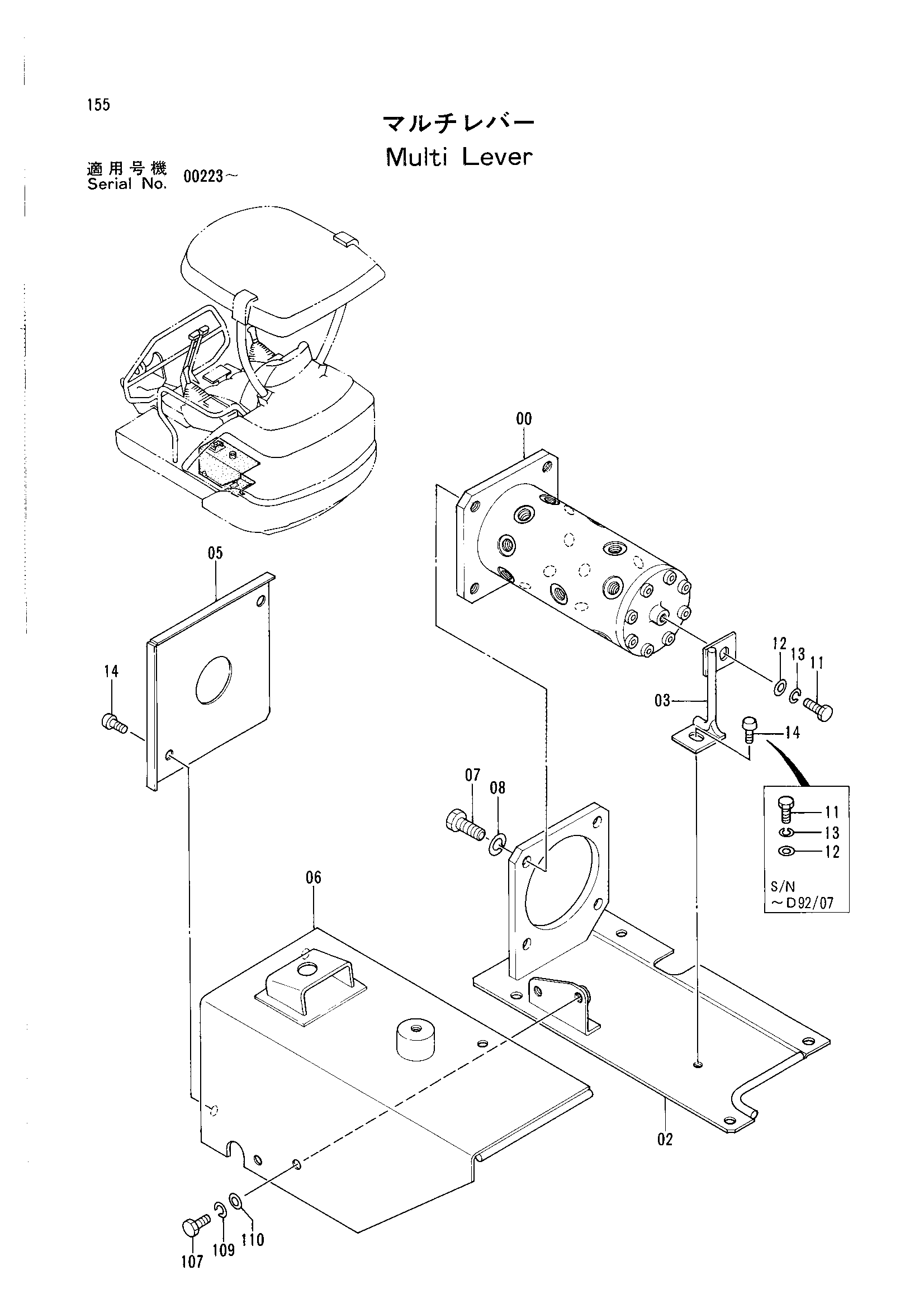

Заводская схема «Многофункциональный рычаг» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287296 | Клапан поворотный | 1 |
| 02 | 7024804 | Пластина | 1 |
| 03 | 8057081 | Кронштейн | 1 |
| 03 | 9738243 | Кронштейн | 1 |
| 05 | 4281926 | Пластина | 1 |
| 06 | 7024928 | Крышка | 1 |
| 07 | J901230 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 4 |
| 11 | J900816 | Болт | 1 |
| 11 | J900816 | Болт | 2 |
| 12 | A590108 | Плоская шайба | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | A590908 | Пружинная шайба | 1 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | 4295483 | Винт | 2 |
| 14 | 4295483 | Винт | 3 |
| 107 | J900820 | Болт | 2 |
| 109 | A590908 | Шайба спрнг | 2 |
| 110 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
