Пилотный трубопроводы (1-3) — HITACHI EX15

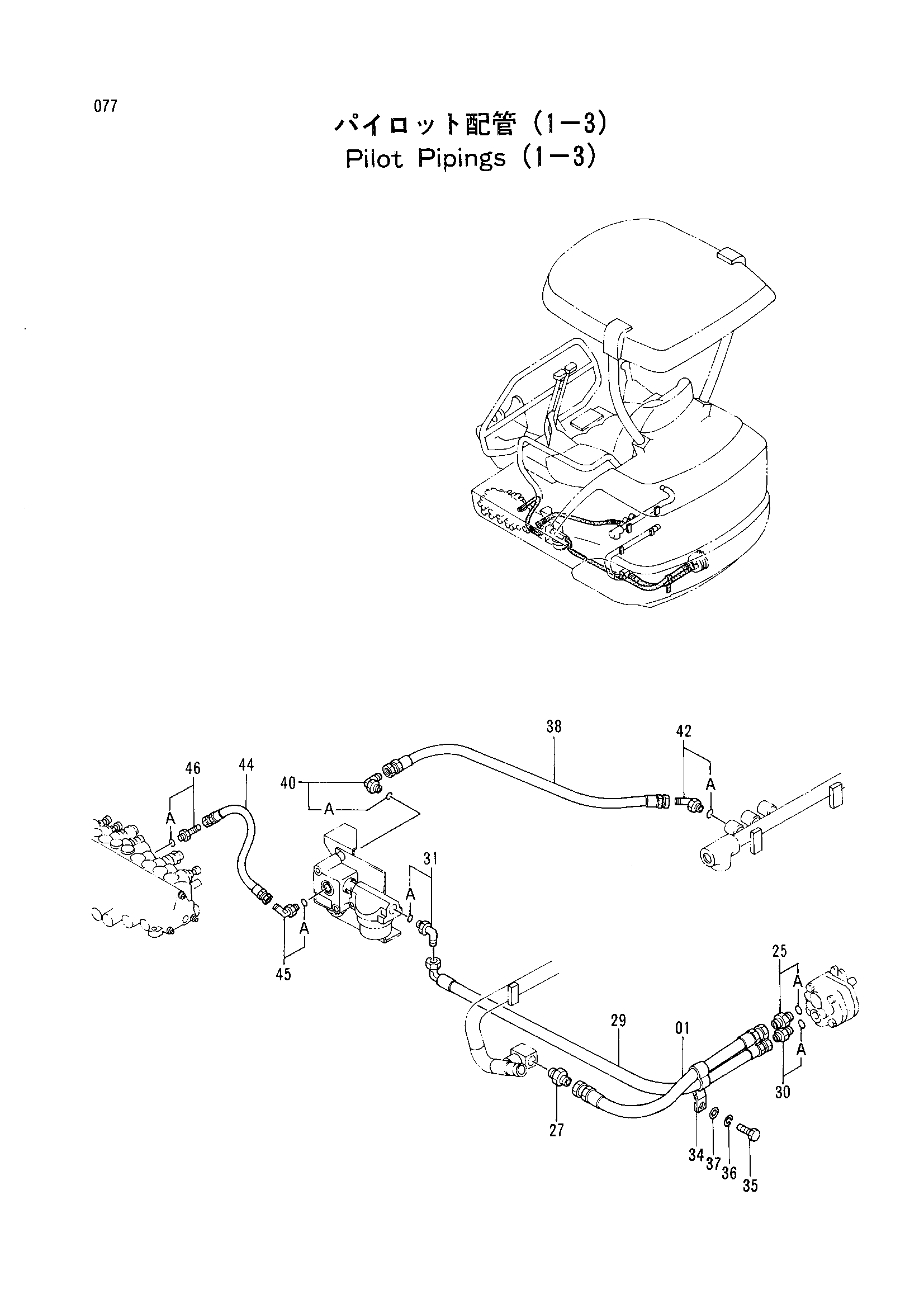

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289362 | Шланг | 1 |
| 25 | 4279302 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4210361 | Адаптер | 1 |
| 29 | 4290572 | Шланг | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4200471 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4288586 | Зажим | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 38 | 4289364 | Шланг | 1 |
| 40 | 4154671 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4190244 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4289365 | Шланг | 1 |
| 45 | 4154670 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4154670 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
