Ковш 0.03 (350mm широкий) — HITACHI EX15

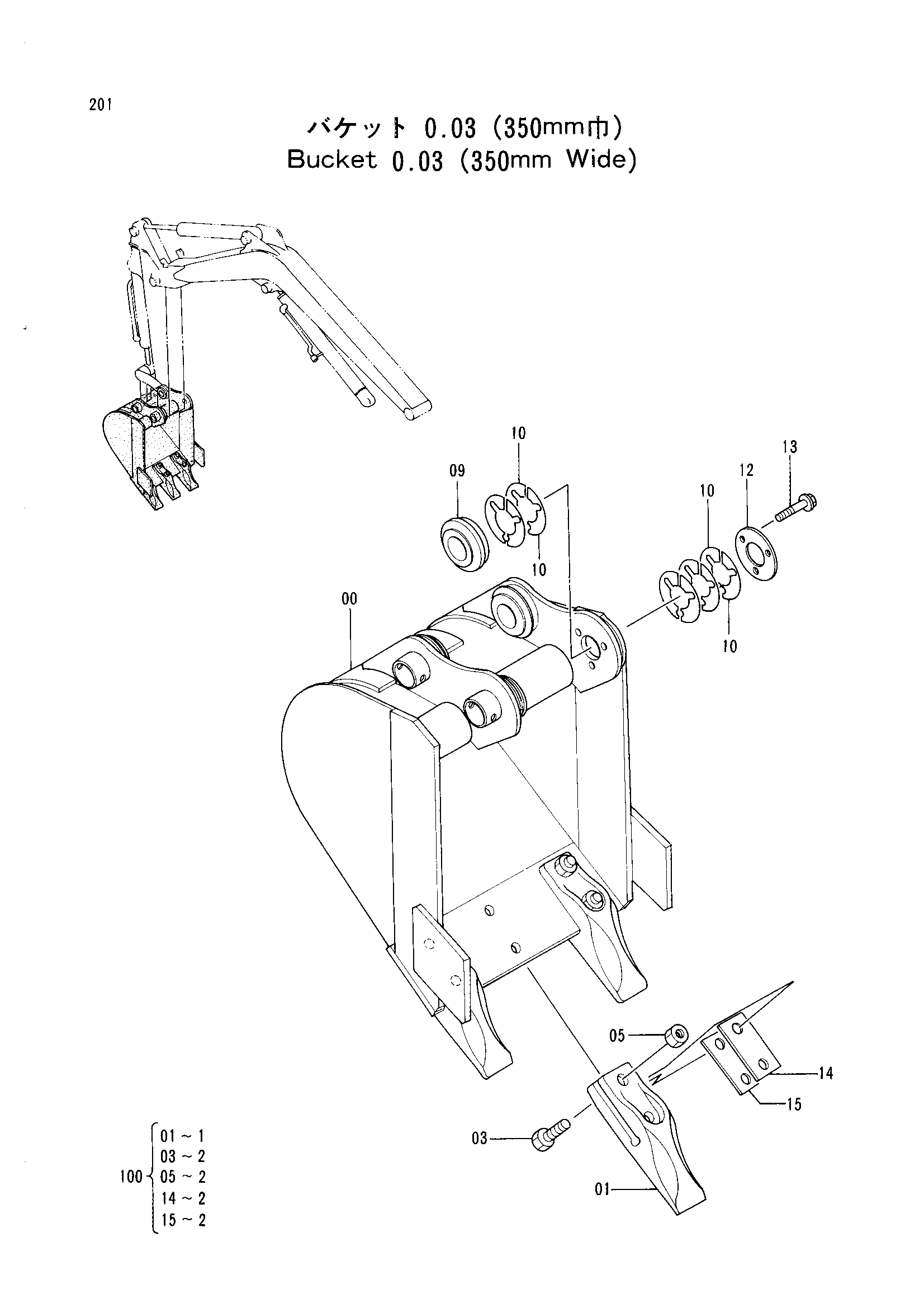

Заводская схема «Ковш 0.03 (350mm широкий)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109050 | Ковш 0.03 в сборе | 1 | |
| 00 | 6012608 | Ковш | 1 |
| 01 | 3056107 | Зуб | 3 |
| 03 | J901245 | Болт | 6 |
| 05 | J950012 | Гайка | 6 |
| 09 | 4275555 | Бобышка | 1 |
| 10 | 4275556 | Регулировочная шайба 0.8 | 10 |
| 12 | 4275557 | Пластина | 1 |
| 13 | J010845 | Болт с шайбой | 3 |
| 14 | 4276602 | Регулировочная шайба 1.0 | 6 |
| 15 | 4276605 | Регулировочная шайба 0.4 | 6 |
| 100 | 4344216 | Комплект зуб | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
