STD. рукоять 0.93M — HITACHI EX15

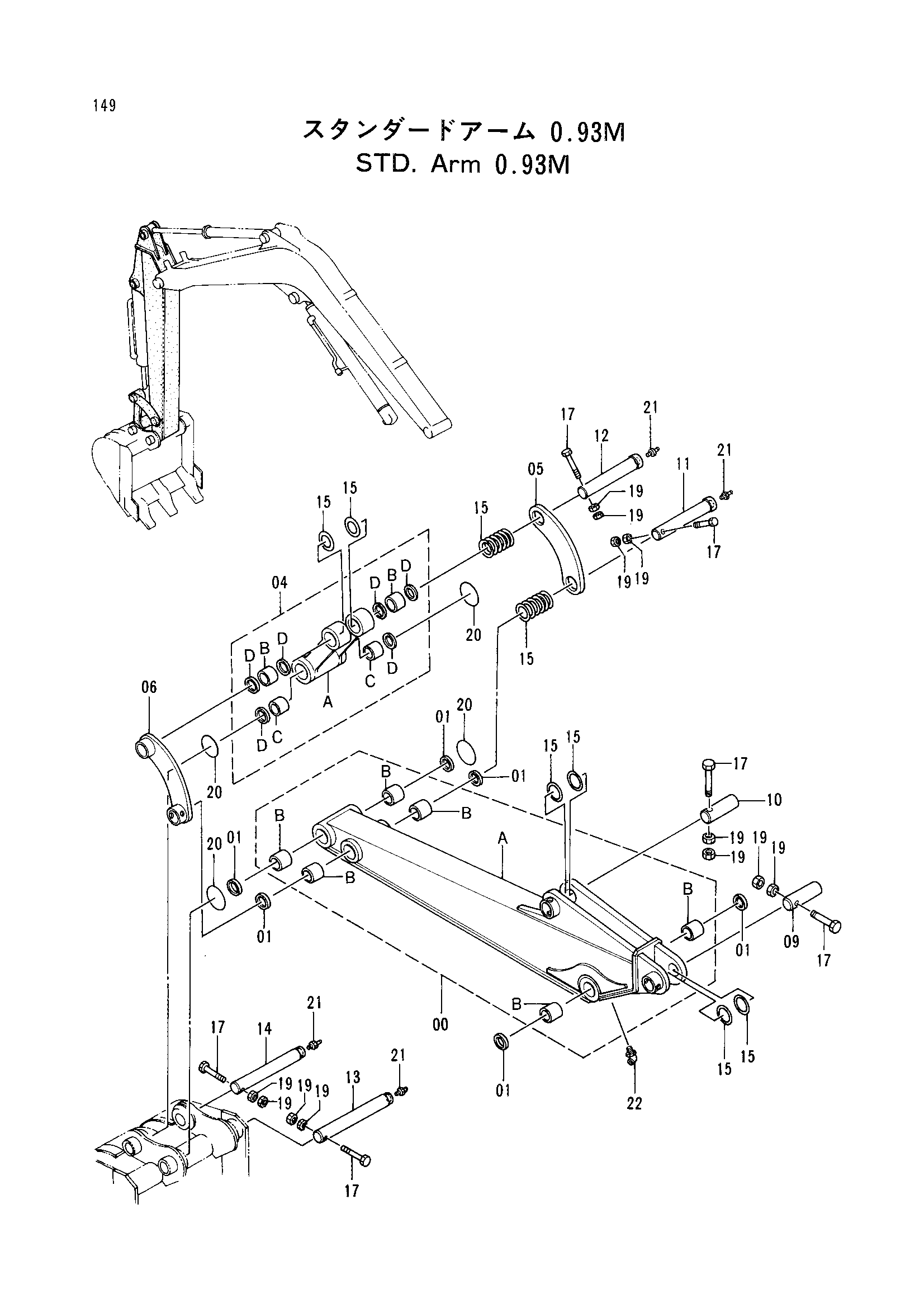

Заводская схема «STD. рукоять 0.93M» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051015 | Рукоять в сборе | 1 |
| 00A | 6011790 | Рукоять | 1 |
| 00B | 4275464 | Втулка | 6 |
| 01 | 4275443 | Пылезащитное уплотнение | 6 |
| 04 | 8051013 | Тяга в сборе | 1 |
| 04A | 3056343 | Тяга | 1 |
| 04B | 4275465 | Втулка | 2 |
| 04C | 4275464 | Втулка | 2 |
| 04D | 4275443 | Пылезащитное уплотнение | 6 |
| 05 | 3056342 | Тяга | 1 |
| 06 | 8050822 | Тяга | 1 |
| 09 | 4275472 | Палец | 1 |
| 10 | 4275462 | Палец | 1 |
| 11 | 3056098 | Палец | 1 |
| 12 | 3056099 | Палец | 1 |
| 13 | 3056106 | Палец | 1 |
| 14 | 3056525 | Палец | 1 |
| 15 | 4275461 | Регулировочная шайба | 18 |
| 17 | 4277469 | Болт | 6 |
| 19 | J950008 | Гайка | 12 |
| 20 | 4275463 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
