Пилотный трубопроводы (2-1) — HITACHI EX15

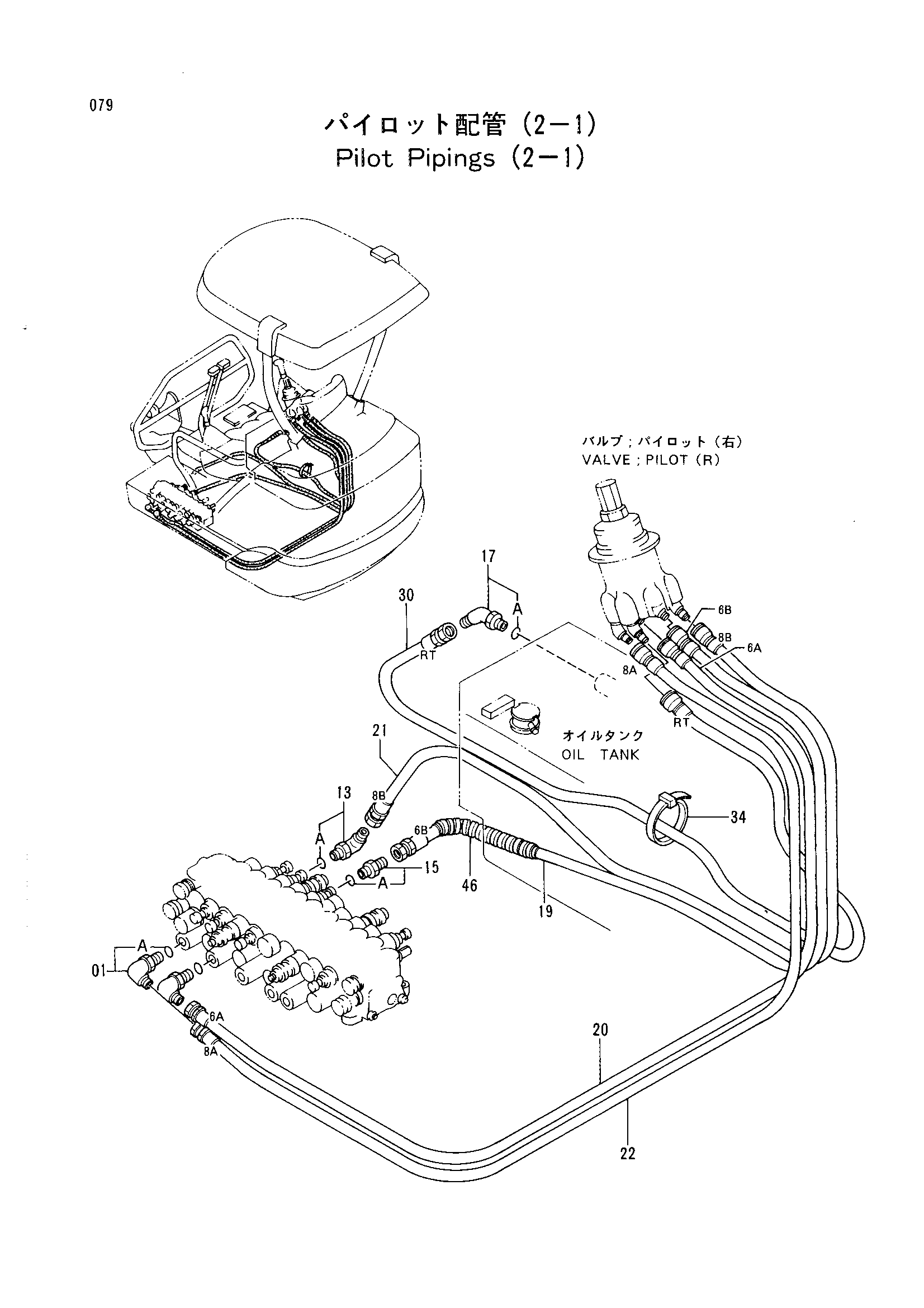

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190244 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4289430 | Шланг | 1 |
| 20 | 4289431 | Шланг | 1 |
| 21 | 4289432 | Шланг | 1 |
| 22 | 4289433 | Шланг | 1 |
| 30 | 4289428 | Шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 46 | 4314910 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
