Нижний давление трубопроводы (1) — HITACHI EX15

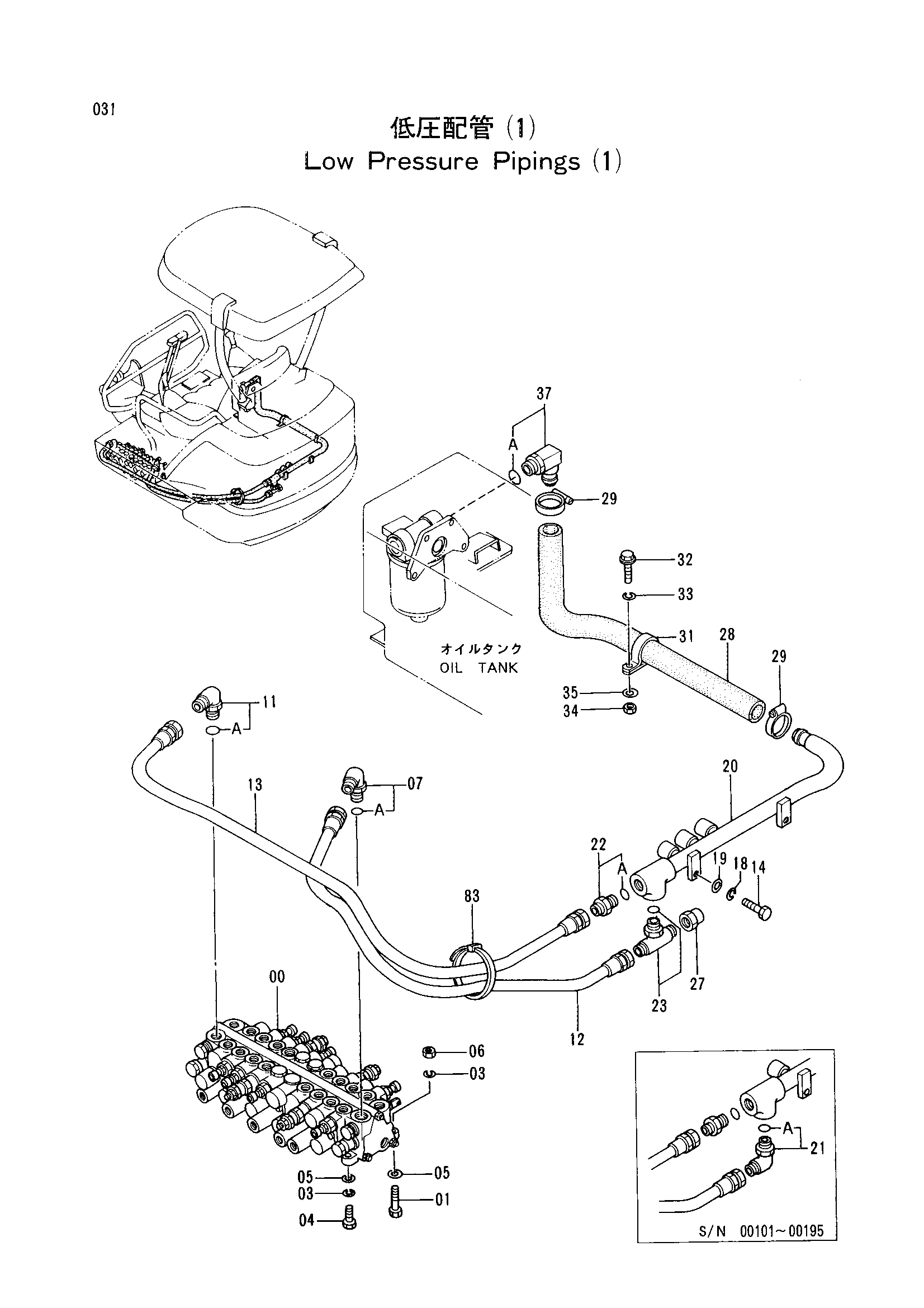

Заводская схема «Нижний давление трубопроводы (1)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4267995 | Гидрораспределитель | 1 |
| 01 | J901035 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J901025 | Болт | 2 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | J950010 | Гайка | 2 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4288002 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4289358 | Шланг | 1 |
| 13 | 4289928 | Шланг | 1 |
| 14 | J900816 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | 7024975 | Обратная трубка | 1 |
| 21 | 4154672 замена: 4221224 | Угловой штуцер | 1 |
| 21 | 4154672 замена: 4223519 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4210361 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4221224 | Тройник | 1 |
| 27 | 4223519 | Пробка унион | 1 |
| 28 | 3056986 | Резиновый шланг | 1 |
| 29 | 4505243 | Хомут шланга | 2 |
| 31 | 4190291 | Зажим | 1 |
| 32 | J020820 | Болт с шайбой | 1 |
| 33 | A590908 | Пружинная шайба | 1 |
| 34 | M500807 | Гайка | 1 |
| 35 | A590108 | Плоская шайба | 1 |
| 37 | 4276854 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
