Насосный агрегат — HITACHI EX15

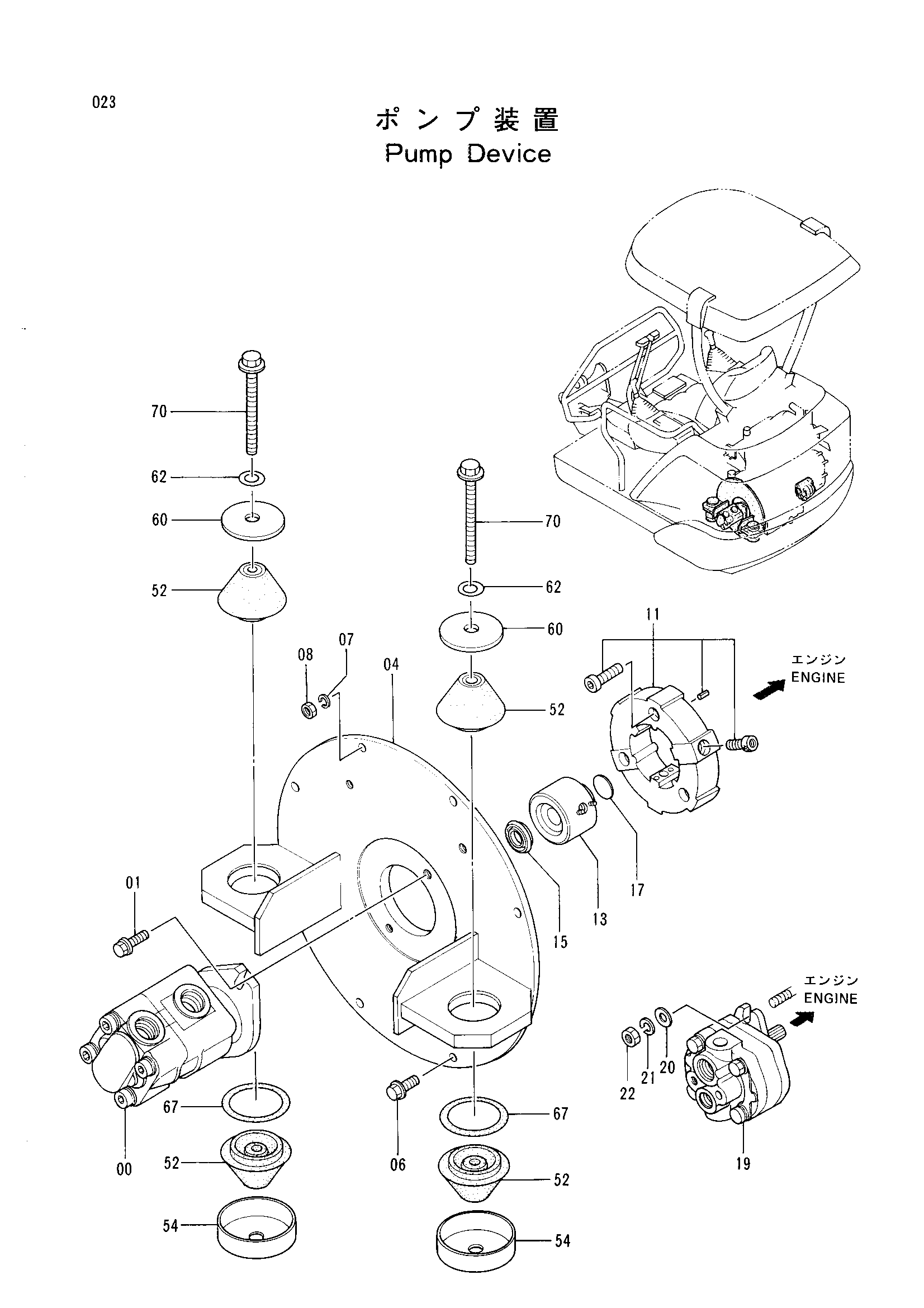

Заводская схема «Насосный агрегат» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266813 | Шестерённый насос | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 04 | 7024408 | Крышка насос | 1 |
| 06 | J011025 | Болт с шайбой | 6 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 11 | 4277337 | Муфта резиновый | 1 |
| 13 | 3056415 | Муфта | 1 |
| 15 | 4275847 | Масляное уплотнение | 1 |
| 17 | A882025 | Пробка | 1 |
| 19 | 4272373 | Шестерённый насос | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4308986 | Гайка | 2 |
| 52 | 4295362 | Резиновая прокладка | 4 |
| 54 | 4276374 | Ограничитель | 2 |
| 60 | 4278824 | Пластина | 2 |
| 62 | J222012 | Шайба | 2 |
| 67 | 4288235 | Резиновая прокладка | 2 |
| 70 | J901200 | Болт | 2 |
| 70 | J931200 замена: J901200 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
