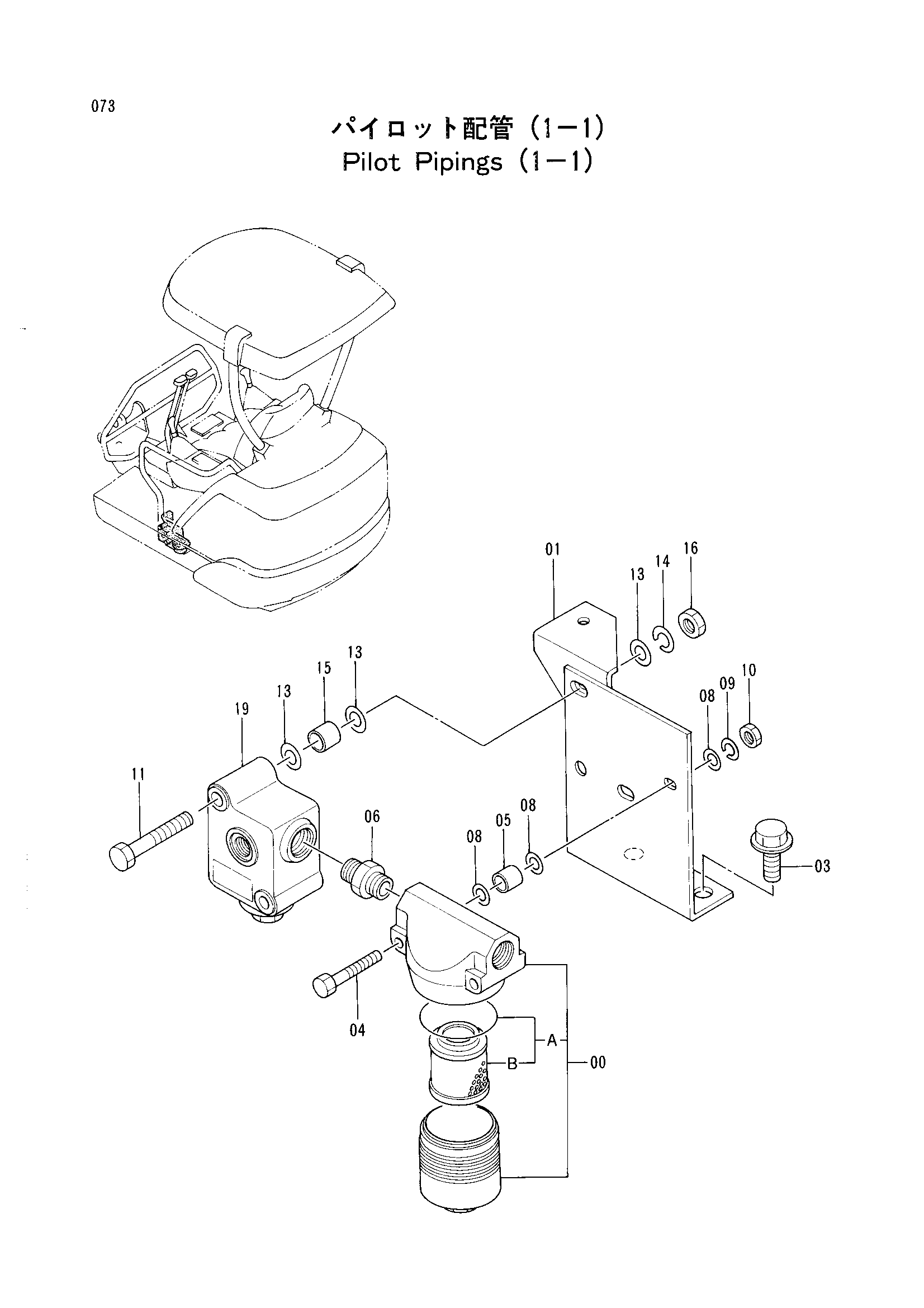

Пилотный трубопроводы (1-1) — HITACHI EX15
Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент (с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 8052130 | Кронштейн фильтр | 1 |
| 03 | J021020 | Болт с шайбой | 2 |
| 04 | J900680 | Болт | 1 |
| 05 | 4277425 | Проставка | 1 |
| 06 | 4276850 | Адаптер | 1 |
| 08 | A590106 | Плоская шайба | 3 |
| 09 | A590906 | Пружинная шайба | 1 |
| 10 | M500605 | Гайка | 1 |
| 11 | J901090 | Болт | 2 |
| 13 | A590110 | Плоская шайба | 6 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 4279065 | Проставка | 2 |
| 16 | J950010 | Гайка | 2 |
| 19 | 4272377 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
