Головка блока цилиндров — HITACHI EX15

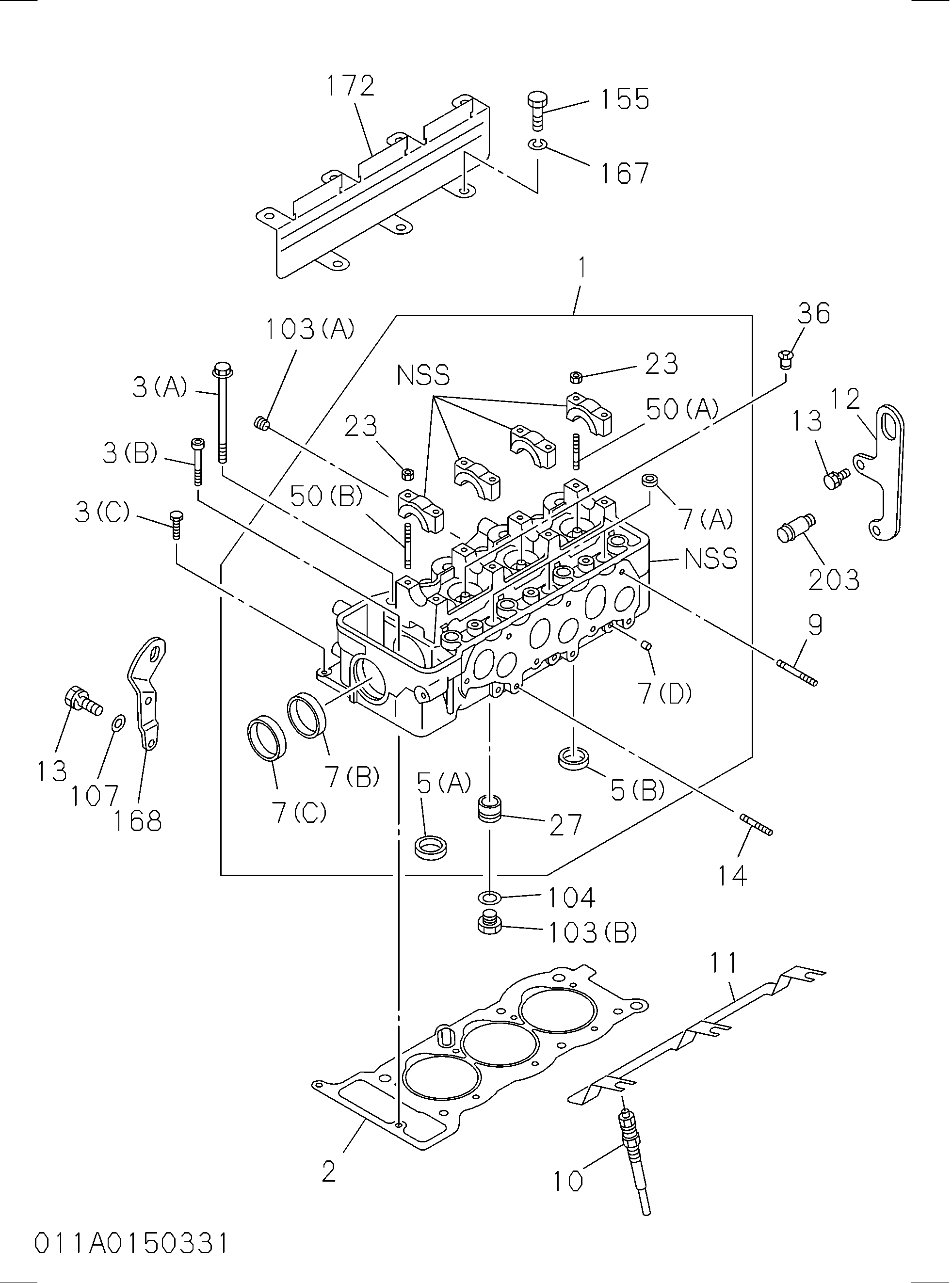

Заводская схема «Головка блока цилиндров» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 5111102559 | Головка в сборе гидроцилиндр | 1 |
| 2 | 8941360873 | Прокладка гидроцилиндр HD | 1 |
| 2 | 8941487370 | Прокладка гидроцилиндр HD | 1 |
| 3(A) | 5090700073 | Болт гидроцилиндр HD TO блок | 8 |
| 3(B) | 9098090620 | Болт гидроцилиндр HD TO блок | 1 |
| 3(C) | 0500408350 | Болт гидроцилиндр HD TO блок | 1 |
| 5(A) | 5117150352 | Сиденье клапан вставка | 3 |
| 5(B) | 5117110292 | Сиденье клапан вставка | 3 |
| 7(A) | 5111290060 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 7(B) | 1096000051 | Чашка сеалинг, гидроцилиндр головка | 2 |
| 7(C) | 5111290070 | Чашка сеалинг, гидроцилиндр головка | 1 |
| 7(D) | 5111190090 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 9 | 9041108350 | Шпилька INL коллектор | 2 |
| 10 | 8941444120 | Пробка глов | 3 |
| 10 | 8943197002 | Пробка глов | 3 |
| 11 | 8944382851 | Разъём глов пробка | 1 |
| 12 | 8941368780 | Подвес ENG, RR | 1 |
| 13 | 0500408250 | Болт подвес | 1 |
| 13 | 0500408220 | Болт подвес | 1 |
| 14 | 9041108280 | Шпилька EXH коллектор | 2 |
| 23 | 5094400100 | Гайка кулачок кронштейн | 8 |
| 27 | 5111511681 | Пробка HOT | 3 |
| 36 | 5125690071 | Уплотнение масляный, клапан направляющая | 6 |
| 50(A) | 8942394990 | Шпилька коромысло вал кронштейн | 4 |
| 50(B) | 8942395000 | Шпилька коромысло вал кронштейн | 4 |
| 103(A) | 5096050050 | Пробка HD | 1 |
| 107 | 9141491730 | Деталь дист подвес | 2 |
| 155 | 0208008140 | Болт баффле пластина | 3 |
| 167 | 9091505080 | Шайба LK, баффле пластина | 3 |
| 168 | 8941291340 | Подвес ENG, передний | 1 |
| 172 | 8944112861 | Пластина баффле, гидроцилиндр HD | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
